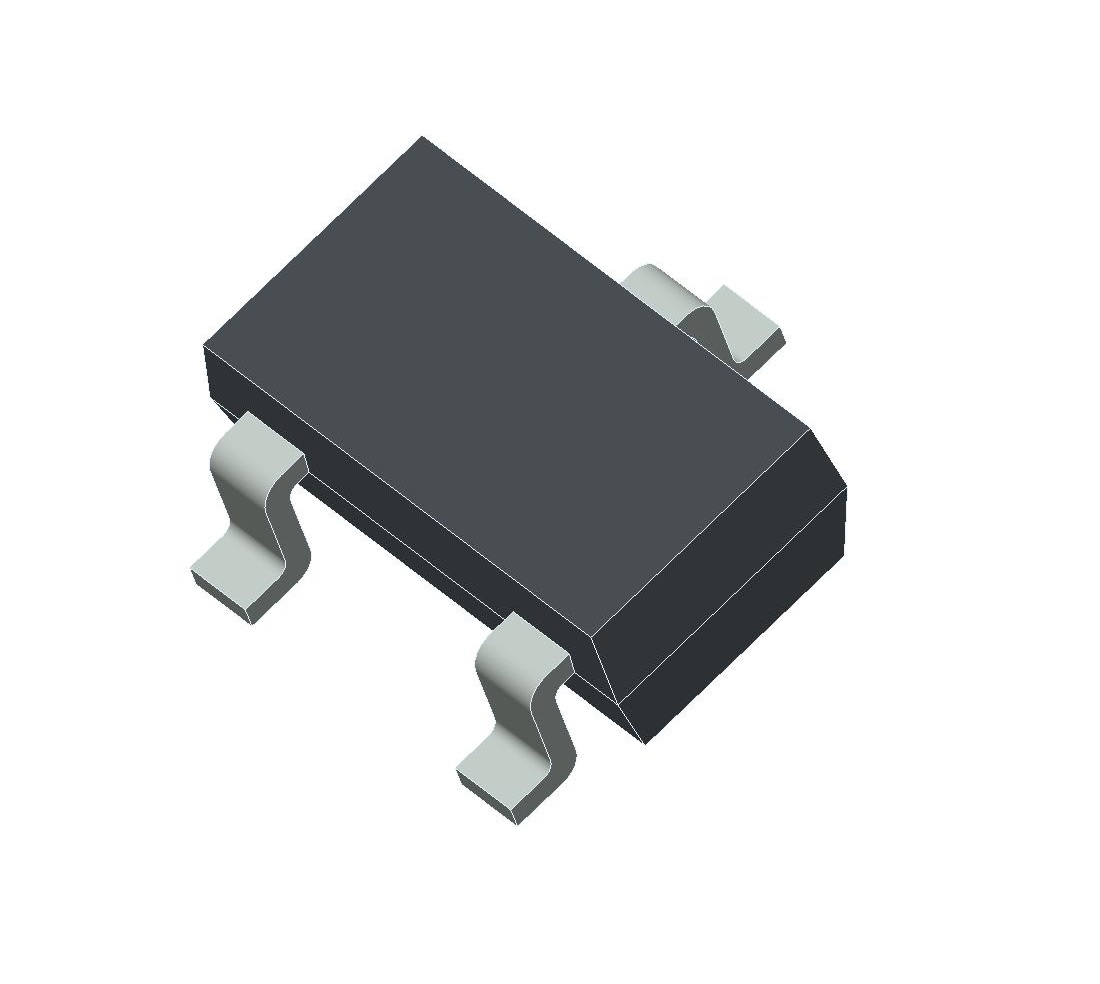

Стабилитрон 0.225Вт 2.4В BZX84C2V4LT1G
У поставщика
ПроизводительON Semiconductor
У поставщиков
12 726 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6,00 ₽
Сумма1 200,00 ₽
+ доплата 490,00 ₽
В наличии12 726 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 329 — 5,12 ₽ (−15%)
Заказ со склада «Склад 13» с этой позицией — 1 200,00 ₽. До заказа без доплаты не хватает 16 100,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 200,00 ₽
Описание
Стабилитрон BZX84C2V4LT1G от ON Semiconductor. Напряжение стабилизации 2.4 В, мощность рассеивания 225 мВт, корпус SOT23-3. Применяется в цепях защиты и стабилизации напряжения в портативной и бытовой электронике.
Технические характеристики
| Корпус | CASE 318 |
| Тип | Zener voltage regulator |
| Цоколевка | 1=Anode, 2=No Connection, 3=Cathode |
| Серия | BZX84CxxxLT1G |
| Маркировка | Z11 |
| Корпус | SOT-23-3 |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by polarity band |
| Без свинца | Да |
| Sz prefix | SZBZX84CxxxLT1G |
| ESD рейтинг | Class 3 (>16kV) per Human Body Model |
| Ёмкость | 450pF |
| Артикул | BZX84C2V4LT1G |
| Соотв. RoHS | Да |
| Прямой ток | 10mA |
| Прямое напряжение | 0.9V |
| Тестовый ток Izt | 5mA |
| Снижение мощности на FR5 | 2.0mW/°C |
| Класс горючести | UL 94 V-0 |
| Диапазон напр. стабилитрона | 2.2V to 2.6V |
| Zener voltage at 1ma | 1.7V to 2.1V |
| Условия измерения емкости | VR=0V, f=1MHz |
| Рассеиваемая мощность, FR5 | 250mW |
| Zener voltage at 20ma | 2.6V to 3.2V |
| Напряжение стабилизации номин. | 2.4V |
| Снижение мощности на оксиде алюминия | 2.4mW/°C |
| Zener impedance at 1ma | 600Ω |
| Имп. стаб. при Izt | 100Ω |
| Обратный ток утечки | 50µA |
| Обратное напряжение утечки | 1V |
| Zener impedance at 20ma | 50Ω |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Рассеиваемая мощность, alumina | 300mW |
| Диап. темп. хр. | -65 to +150°C |
| Диапазон темп. перехода | -65 to +150°C |
| Температура пайки корпуса | 260°C в течение 10 секунд |
| Макс. температурный коэффициент | 0mV/k |
| Температурный коэффициент мин. | -3.5mV/k |
| Описание (англ.) | DIODE ZENER 2.4V 225MW SOT23-3 |
| Рабочая температура | - |
| Тепловое сопротивление переход-среда, FR-5 | 500°C/W |
| Тепловое сопротивление переход-среда, оксид алюминия | 417°C/W |
