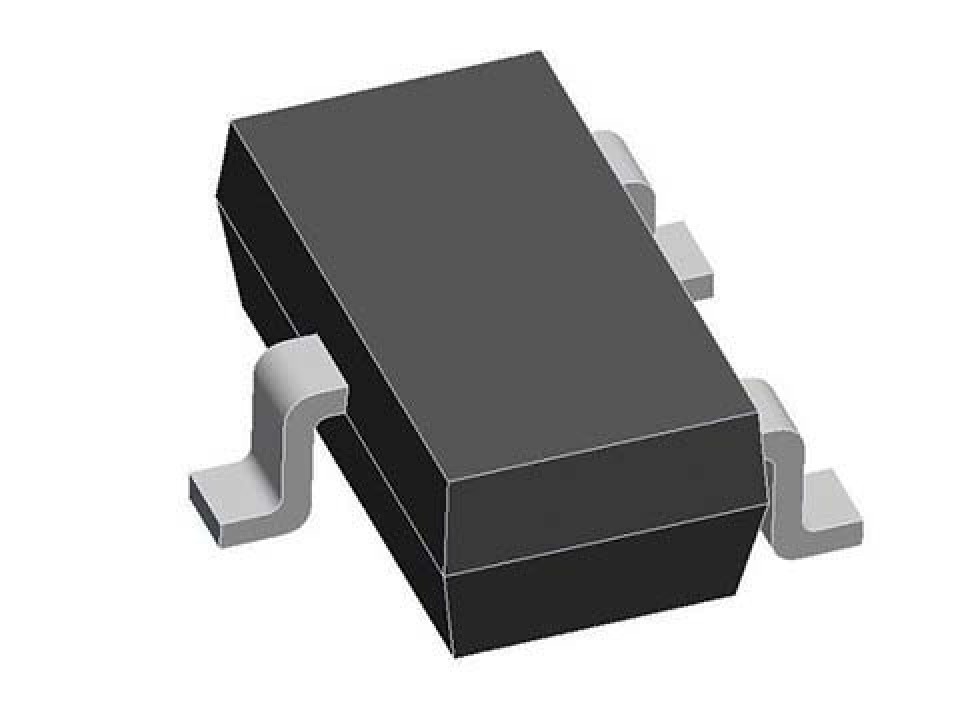

BZX84C 27/T1 SOT23 NXP стабилитрон (арт. 011510)
У поставщика
ПроизводительNXP
КатегорияСтабилитрон SMD
У поставщиков
15 000 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт0,80 ₽
Сумма2 400,00 ₽
до минимума склада не хватает 600,00 ₽
В наличии15 000 шт
заказ со склада от 3 000,00 ₽упаковка 3 000 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 2 400,00 ₽, не хватает 600,00 ₽. Добавьте позиций этого склада или выберите другой.
3 000 шт · Склад 29 · 2 400,00 ₽
Описание
BZX84C 27/T1 — это стабилитрон (диод Зенера) от NXP, предназначенный для стабилизации напряжения. Компонент выполнен в миниатюрном корпусе SOT23, что делает его удобным для поверхностного монтажа на плату. Применяется в цепях питания и защиты от перенапряжения в компактной электронике.
Технические характеристики
| Тип | Стабилитрон |
| Корпус | SOT23 |
| Тип монтажа | SMD |
| Pin anode | 1 |
| Допуск, % | 5 |
| Артикул | BZX84-C27 |
| Pin cathode | 3 |
| Производитель | NXP Semiconductors |
| Тестовый ток | 2mA |
| Тип компонента | Стабилитрон |
| Pin not connected | 2 |
| Макс. U стабилитрона | 28.35V |
| Мин. U стабилитрона | 25.65V |
| Макс. прямой ток | 200mA |
| Макс. прямое напряжение | 0.9V |
| Макс. обратный ток | 50nA |
| Напряжение, В | 27 В |
| Емкость диода, макс. | 160pF |
| Diode capacitance min | 100pF |
| Ёмкость диода тип. | 130pF |
| Номинальное напряжение стабилитрона | 27V |
| Макс. рассеиваемая мощность | 250mW |
| Peak reverse power max | 40W |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -65°C |
| Условие обратного тока | VR = 0.7 * VZnom |
| Условия ёмкости диода | VR=0V, f=1MHz |
| Макс. температурный коэффициент | -22mV/K |
| Температурный коэффициент мин. | -30mV/K |
| Темп. коэфф. тип. | -26mV/K |
| Differential resistance at 2mA max | 220Ω |
| Differential resistance at 2mA typ | 80Ω |
| Differential resistance at 0 5mA max | 220Ω |
| Differential resistance at 0 5mA typ | 80Ω |
| Non repetitive peak reverse current max | 1.0A |
| Non repetitive peak reverse current pulse | 100μs square wave |
Аналоги
- BZX84C27VOlitech Electronics
