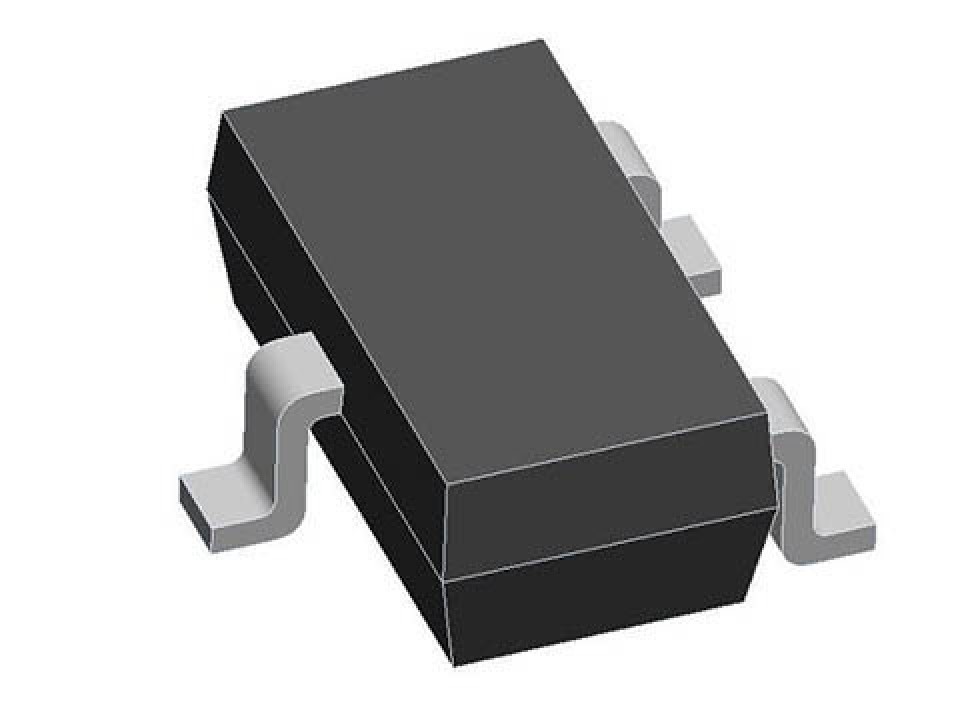

BZX84C 16/T1 SOT23 NXP стабилитрон (арт. 011504)
У поставщика
ПроизводительNXP
КатегорияСтабилитрон SMD
У поставщиков
3 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 29
В наличии:3 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,86 |
Описание
BZX84C16/T1 — это прецизионный стабилитрон (диод Зенера) от NXP Semiconductors, выполненный в миниатюрном корпусе SOT23. Компонент обеспечивает точную стабилизацию опорного напряжения 16 В, что делает его пригодным для цепей защиты от перенапряжения и источников питания. Благодаря компактному исполнению и низкому току утечки широко применяется в портативной электронике и вторичных источниках питания.
Технические характеристики
| Тип | Zener diode |
| Серия | BZX84 |
| Тип | Стабилитрон |
| Корпус | SOT23 (TO-236AB) |
| Тип монтажа | SMD |
| Допуск | ±5% |
| Артикул | BZX84C16 |
| Код маркировки | Y5* |
| Корпус | SOT-23 |
| Монтаж | SMD |
| Квалификация | AEC-Q101 |
| Диапазон напряжений | 15.3V to 17.1V |
| Прямой ток | 200mA |
| Прямое напряжение | 0.9V |
| Номинальное напряжение | 16V |
| Full part number | BZX84C 16/T1 |
| Tolerance series | C |
| Емкость диода | 75pF |
| Рассеиваемая мощность | 250mW |
| Peak reverse power | 40W |
| Напряжение | 16 В |
| Обратный ток утечки | 0.05µA |
| Reverse leakage voltage | 11.2V |
| Прямое напряжение | IF=10mA |
| Диап. темп. хр. | -55°C to +150°C |
| Диапазон темп. перехода | -65°C to +150°C |
| Диап. раб. темп. | -55°C to +150°C |
| Макс. температурный коэффициент | 14.0mV/K |
| Температурный коэффициент мин. | 10.4mV/K |
| Темп. коэфф. тип. | 12.4mV/K |
| Differential resistance at 1mA max | 40Ω |
| Differential resistance at 1mA typ | 10Ω |
| Differential resistance at 5mA max | 200Ω |
| Differential resistance at 5mA typ | 50Ω |
| Non repetitive peak reverse current | 1.5A |
| Термосопротивление переход-среда | 500K/W |
| Тепловое сопротивление переход-пайка | 330K/W |
