Стабилитрон SMD BZX84-C7V5.215
У поставщика
У поставщиков
30 шт.
Норм. уп.: 2
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт1,69 ₽
Сумма33,80 ₽
В наличии30 шт
от 20 штюрлицам и ИП
20 шт · Склад 12 · 33,80 ₽
Описание

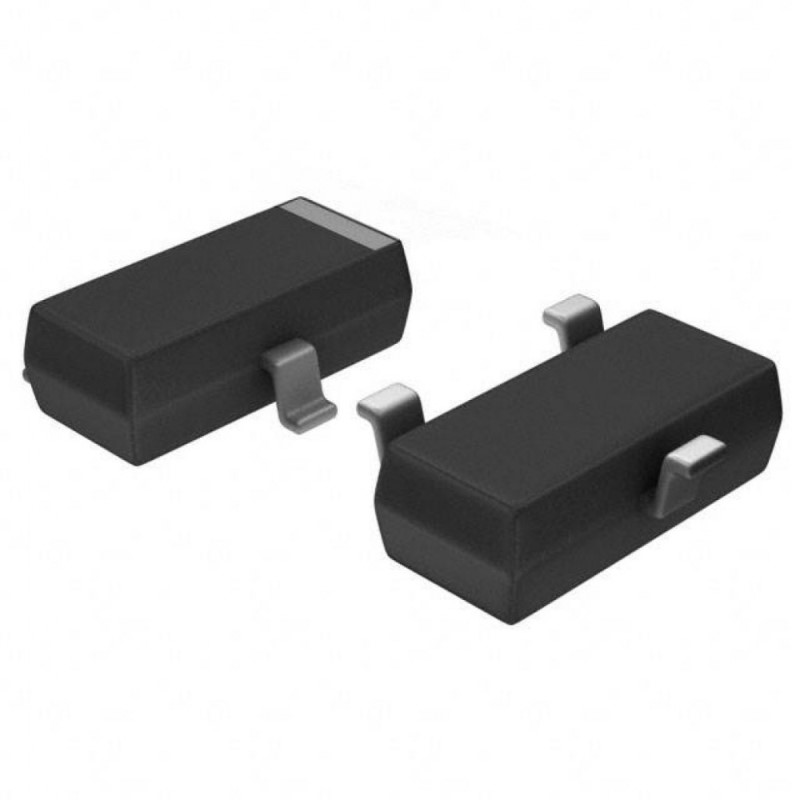

Стабилитрон BZX84-C7V5.215 от NEX-NXP — это компактный SMD-диод для стабилизации напряжения. Ключевые параметры: номинальное напряжение стабилизации 7,5 В, мощность рассеивания до 250 мВт, корпус SOT-23. Применяется в цепях питания бытовой электроники и портативных устройств.
Технические характеристики
| Тип | Voltage regulator diode (Zener) |
| Корпус | SOT23 (TO-236AB) |
| Тип монтажа | SMD |
| Допуск, % | 5 |
| Размеры | Standard SOT23 (not provided in excerpt) |
| Артикул | BZX84-C7V5.215 |
| Код маркировки | Z6* (asterisk placeholder for manufacturing site) |
| Прямое напряжение | 0.9V at 10mA |
| Обратный ток | 1μA at 5V |
| Емкость диода | 150pF max |
| Рассеиваемая мощность | 250mW |
| AEC-Q101 | Да |
| Макс. прямой ток | 200mA |
| Диапазон напр. стабилитрона | 7.0V to 7.9V |
| Номинальное напряжение стабилитрона | 7.5V |
| Макс. темп. окр. среды | 150°C |
| Темп. коэф. | 2.5 to 5.3 mV/K (typ 4.0 mV/K) |
| Диап. темп. хр. | -55°C to +150°C |
| Диап. раб. темп. | -65°C to +150°C |
| Дифференциальное сопротивление при 1 мА | 6Ω typical, 15Ω max |
| Дифференциальное сопротивление при 5 мА | 30Ω typical, 80Ω max |
| Неповторяющаяся импульсная обратная мощность | 40W |
| Неповторяющийся пиковый обратный ток | 4.0A (100μs square wave, Tj=25°C) |
| Термосопротивление переход-среда | 500 K/W |
| Тепловое сопротивление переход-пайка | 330 K/W |
| Напряжение стабилизации, В | 7.5 |
