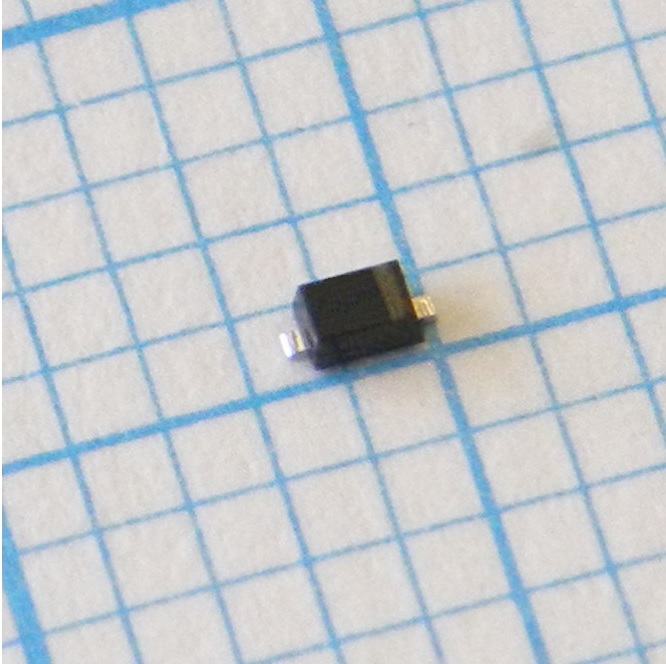

Стабилитрон 0.3Вт 3.6В BZX585-C3V6,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
2 487 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 487 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 572 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,39 |
| от 244 | 1,21 |
| от 343 | 1,05 |
| от 686 | 0,96 |
| от 1 371 | 0,89 |
Описание
Стабилитрон NEXPERIA BZX585-C3V6,115 с напряжением стабилизации 3,6 В и мощностью 0,3 Вт. Компонент выполнен в компактном корпусе SOD-523 и работает в диапазоне температур от -65 до +150 °C. Применяется в цепях защиты и стабилизации напряжения в портативной и бытовой электронике.
Технические характеристики
| Pin1 | K cathode |
| Pin2 | A anode |
| Контактов | 2 |
| Серия | BZX585 |
| Корпус | SOD-523 |
| Тип монтажа | SMD |
| Описание | Voltage regulator diode |
| Type number | BZX585-C3V6 |
| Код маркировки | F5 |
| Квалификация | AEC-Q101 |
| Test current iz | 5mA |
| Tolerance series | ±2% |
| Reverse voltage vr | 1.0V |
| Макс. прямой ток | 200mA |
| Описание корпуса | SC-79 plastic surface-mounted package; 2 leads |
| Макс. рабочее напр. | 3.78V |
| Working voltage min | 3.42V |
| Diode capacitance max | 390pF |
| Reverse current ir max | 5.0uA |
| Макс. темп. окр. среды | 150C |
| Темп. окружающей среды мин. | -65C |
| Nominal working voltage | 3.6V |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Общая рассеиваемая мощность | 300mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150C |
| Темп. перехода мин. | -65C |
| Diode capacitance test vr | 0V |
| Diode capacitance test freq | 1MHz |
| Forward voltage if 10ma max | 0.9V |
| Макс. температурный коэффициент | 0mV/K |
| Температурный коэффициент мин. | -3.5mV/K |
| Темп. коэфф. тип. | -1.9mV/K |
| Forward voltage if 100ma max | 1.1V |
| Описание (англ.) | DIODE ZENER 3.6V 300MW SOD523 |
| Non repetitive peak reverse power | 40W |
| Differential resistance iz 1ma max | 500Ohm |
| Differential resistance iz 1ma typ | 375Ohm |
| Differential resistance iz 5ma max | 90Ohm |
| Differential resistance iz 5ma typ | 85Ohm |
| Non repetitive peak reverse current | 6.0A |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 350K/W |
| Тепловое сопротивление переход-пайка | 65K/W |
