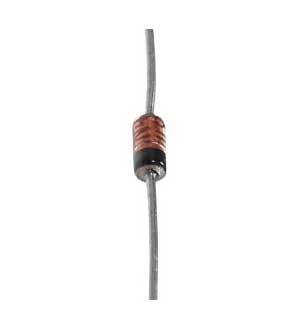

Стабилитрон выводной BZX55C5V1
У поставщика
У поставщиков
6 881 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1,52 ₽
Сумма693,12 ₽
+ доплата 490,00 ₽
В наличии6 111 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 456 штюрлицам и ИП
от 500 — 1,26 ₽ (−17%)
Заказ со склада «Склад 13» с этой позицией — 693,12 ₽. До заказа без доплаты не хватает 16 556,88 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
456 шт · Склад 13 · 693,12 ₽
Описание
Стабилитрон BZX55C5V1 от HOTTECH в корпусе DO-35 для монтажа в отверстия. Напряжение стабилизации 5,1 В, мощность рассеивания 500 мВт, максимальный ток утечки менее 0,1 мкА. Применяется в схемах стабилизации напряжения и защиты в бытовой электронике.
Технические характеристики
| Тип | BZX55C5V1 |
| Вес | 0.13 г |
| Маркировка | номер типа |
| Корпус | DO-35 |
| Тип монтажа | Выводной |
| Полярность | полоса катода |
| Допуск, % | 5 |
| Размеры | Длина корпуса: 3.9mm max; Длина вывода: 27.5mm min; Диаметр корпуса: 1.9mm max; Диаметр вывода: 0.5mm max |
| Артикул | BZX55C5V1 |
| Материал корпуса | стекло |
| Диаметр вывода | 0.5mm |
| Напряжение стабилизации | 5.1 V |
| Общая длина | 27.5mm |
| Прямое напряжение | 1V |
| Ток утечки | < 0.1 µA |
| Ток колена, IZK | 1mA |
| Испытательный ток | 1mA |
| Тестовый ток Izt | 5mA |
| Рассеиваемая мощность | 500mW |
| Допуск напряжения | ±5% |
| Макс. прямое напряжение | 1V |
| Импеданс стабилитрона Izk | < 550 Ω |
| Импеданс стабилитрона Izt | < 35 Ω |
| Диапазон напр. стабилитрона | 4.8V to 5.4V |
| Тестовый прямой ток | 100mA |
| Темп. перехода | 175°C |
| Напряжение теста утечки | 1V |
| Номинальное напряжение стабилитрона | 5.1V |
| Напряжение стабилизации номин. | 5.1V |
| Длина корпуса | 3.9mm |
| Обратный ток утечки | 0.1µA |
| Темп. коэф. | -0.02 to +0.02 %/K |
| Допуск напряжения стабилизации | ±5% |
| Диам. корпуса | 1.9mm |
| Макс. темп. перехода | 175°C |
| Динамическое сопротивление при токе излома Izk, Ом | 550Ω |
| Динамическое сопротивление при тестовом токе Izt, Ом | 35Ω |
| Диап. темп. хр. | -55°C to 175°C |
| Обратное напряжение для утечки | 2V |
| Reverse leakage current at vr | 0.1µA at 2V |
| Обратный ток утечки при 25°C, мкА | 0.1µA |
| Обратный ток утечки при 125°C, мкА | 2µA |
| Термосопротивление переход-среда | 310°C/W |
| Мощность рассеяния, Вт | 0.5 |
| Напряжение стабилизации, В | 5.1 |
