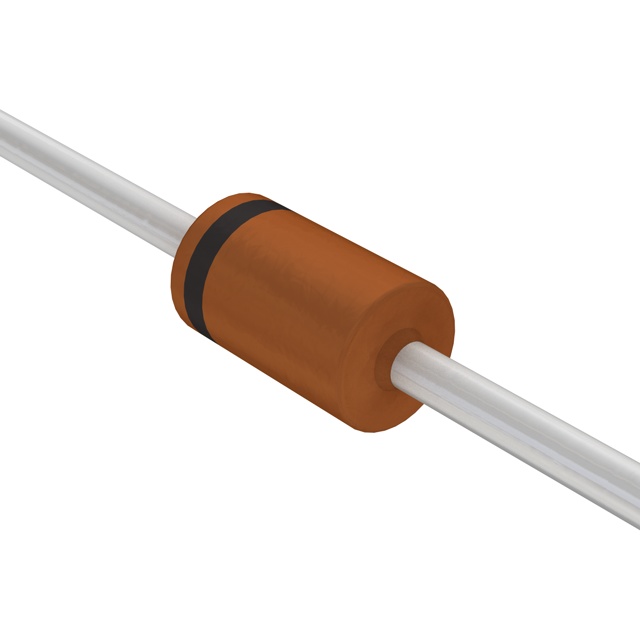

Стабилитрон 1.3Вт 75В BZV85-C75,113
У поставщика
ПроизводительNEXPERIA
У поставщиков
851 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:851 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,12 |
| от 72 | 16,35 |
| от 144 | 15,38 |
| от 287 | 14,26 |
| от 573 | 13,29 |
Описание
Стабилитрон NEXPERIA BZV85-C75,113 на напряжение стабилизации 75 В. Мощность рассеивания — 1,3 Вт, корпус DO-41. Подходит для цепей защиты от перенапряжения и стабилизации питания в промышленной и бытовой электронике.
Технические характеристики
| Тип | Voltage regulator diode |
| Серия | BZV85 |
| Маркировка | type branded |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Допуск | approximately -5% |
| Type number | BZV85-C75,113 |
| Тестовый ток | 4mA |
| Тип упаковки | hermetically sealed glass package, axial leaded, 2 leads |
| Cathode marking | marking band indicates cathode |
| Макс. прямой ток | 500mA |
| Макс. прямое напряжение | 1V at IF=50mA |
| Макс. обратный ток | 0.05µA at VR=53V, Tamb=25°C |
| Diode capacitance max | 35pF at VR=0V, f=1MHz |
| Working voltage range | 70V to 80V |
| Темп. коэф. | 66.5mV/K to 88.0mV/K |
| Общая рассеиваемая мощность | 1W at Tamb=25°C, lead length 10mm; 1.3W if leads kept at Ttp=55°C at 4mm from body |
| Working voltage nominal | 75V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 200°C |
| Диап. темп. хр. | -65°C to +200°C |
| Differential resistance max | 225Ω at Itest |
| Описание (англ.) | DIODE ZENER 75V 1.3W DO41 |
| Non repetitive peak reverse current | 0.3A (tp=100µs); 161mA (tp=10ms) |
| Рабочая температура | -65°C ~ 200°C |
| Термосопротивление переход-среда | 175 K/W (lead length 10mm, PCB with 1cm² copper area per lead) |
| Thermal resistance junction to tie point | 110 K/W (lead length 4mm) |
| Non repetitive peak reverse power dissipation | 60W (squarewave; tp=100µs; Tj=25°C prior to surge) |
