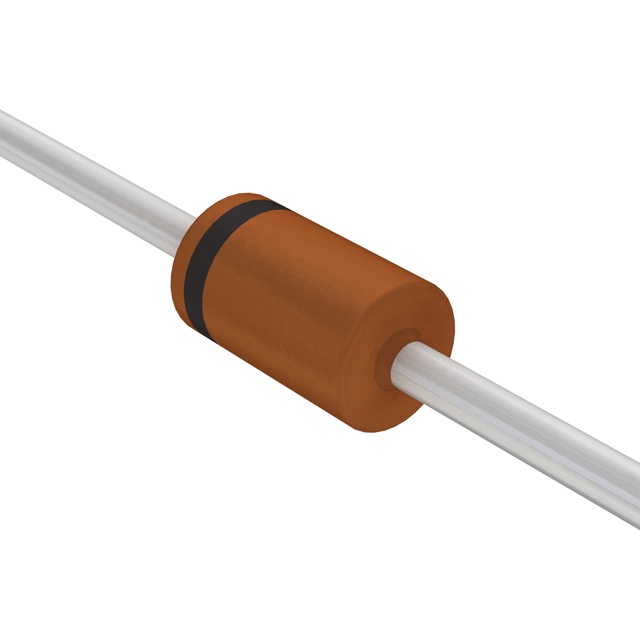

Стабилитрон 1.3Вт 22В BZV85-C22,133
У поставщика
ПроизводительNEXPERIA
У поставщиков
3 615 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:3 615 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 276 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,51 |
| от 144 | 2,19 |
| от 222 | 1,93 |
| от 443 | 1,77 |
| от 886 | 1,64 |
Описание
Стабилитрон NEXPERIA BZV85-C22,133 на напряжение стабилизации 22 В. Мощность рассеивания составляет 1,3 Вт, корпус — DO-41. Работает в широком диапазоне температур от -65°C до 200°C. Применяется в цепях защиты и стабилизации напряжения в промышленной и бытовой электронике.
Технические характеристики
| Тип | Voltage regulator diode |
| Серия | BZV85 |
| Маркировка | type branded |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Type number | BZV85-C22,133 |
| Тестовый ток | 10mA |
| Тип упаковки | hermetically sealed glass package; axial leaded; 2 leads |
| Макс. прямой ток | 500mA |
| Макс. прямое напряжение | 1V |
| Макс. обратный ток | 0.05µA |
| Diode capacitance max | 60pF |
| Power dissipation pcb | 1W |
| Working voltage range | 20.8V to 23.3V |
| Макс. темп. хр. | 200°C |
| Мин. темп. хр. | -65°C |
| Общая рассеиваемая мощность | 1.3W |
| Working voltage nominal | 22V |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Макс. темп. перехода | 200°C |
| Прямое напряжение | IF=50mA |
| Reverse current condition | VR=15.5V; Tj=25°C |
| Differential resistance max | 25Ω |
| Diode capacitance condition | f=1MHz; VR=0V |
| Макс. температурный коэффициент | 22.1mV/K |
| Температурный коэффициент мин. | 16.6mV/K |
| Описание (англ.) | DIODE ZENER 22V 1.3W DO41 |
| Differential resistance condition | at I_test |
| Non repetitive peak reverse power | 60W |
| Рабочая температура | -65°C ~ 200°C |
| Термосопротивление переход-среда | 175K/W |
| Non repetitive peak reverse current 10ms | 500mA |
| Thermal resistance junction to tie point | 110K/W |
| Non repetitive peak reverse current 100us | 1.5A |
