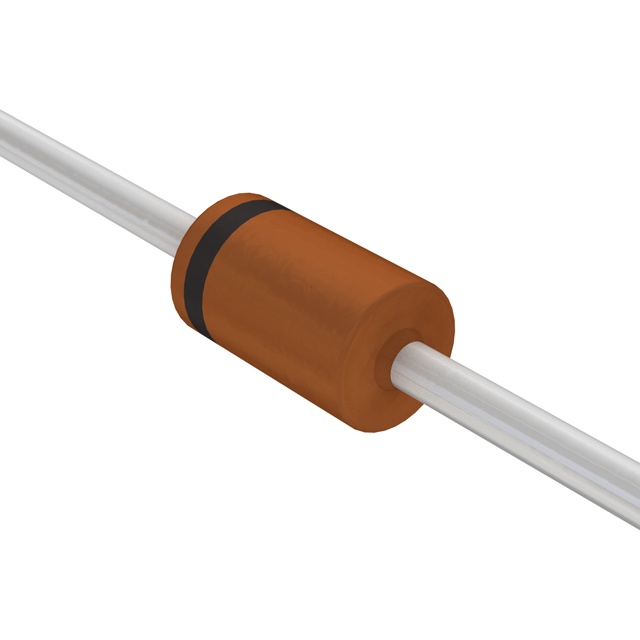

Стабилитрон 1.3Вт 18В BZV85-C18,113
У поставщика
ПроизводительNEXPERIA
У поставщиков
2 350 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:2 350 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,24 |
| от 120 | 14,50 |
| от 239 | 13,05 |
| от 477 | 11,95 |
| от 953 | 11,14 |
Описание
Стабилитрон BZV85-C18,113 от NEXPERIA. Компонент рассчитан на стабилизацию напряжения 18 В при мощности 1,3 Вт, выпускается в корпусе DO-41. Рабочий диапазон температур — от -65°C до 200°C. Подходит для защиты цепей и источников опорного напряжения в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Voltage regulator diode |
| Серия | BZV85 |
| Маркировка | type branded |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Допуск | approximately ±5% |
| Type number | BZV85-C18,113 |
| Тестовый ток | 11.8mA |
| Тип упаковки | hermetically sealed glass package, axial leaded |
| Макс. прямой ток | 500mA |
| Макс. прямое напряжение | 1V |
| Макс. обратный ток | 0.05mA |
| Макс. рабочее напр. | 19.1V |
| Working voltage min | 16.8V |
| Diode capacitance max | 70pF |
| Макс. темп. хр. | 200°C |
| Мин. темп. хр. | -65°C |
| Working voltage nominal | 18V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 200°C |
| Прямое напряжение | I_F=50mA |
| Reverse current condition | V_R=12.5V; T_amb=25°C |
| Differential resistance max | 20Ω |
| Diode capacitance condition | f=1MHz; V_R=0V |
| Макс. температурный коэффициент | 17.1mV/K |
| Температурный коэффициент мин. | 11.8mV/K |
| Описание (англ.) | DIODE ZENER 18V 1.3W DO41 |
| Total power dissipation tp 55C max | 1.3W |
| Total power dissipation amb 25C max | 1W |
| Non repetitive peak reverse power max | 60W |
| Рабочая температура | -65°C ~ 200°C |
| Total power dissipation tp 55C condition | leads kept at T_tp=55°C at 4mm from body |
| Total power dissipation amb 25C condition | lead length 10mm; PCB with 1cm² copper area per lead |
| Макс. тепловое сопр. переход-среда | 175K/W |
| Non repetitive peak reverse power condition | t_p=100μs; squarewave; T_j=25°C |
| Non repetitive peak reverse current 10ms max | 600mA |
| Thermal resistance junction to tie point max | 110K/W |
| Non repetitive peak reverse current 100us max | 1.75A |
| Thermal resistance junction to ambient condition | lead length 10mm; PCB with 1cm² copper area per lead |
| Non repetitive peak reverse current 10ms condition | t_p=10ms; halfsinewave; T_j=25°C |
| Thermal resistance junction to tie point condition | lead length 4mm |
| Non repetitive peak reverse current 100us condition | t_p=100μs; squarewave; T_j=25°C |
