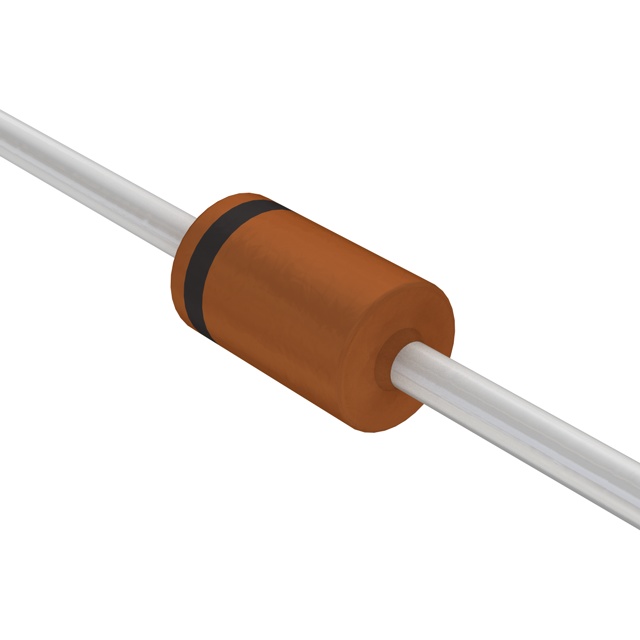

Стабилитрон 1.3Вт 10В BZV85-C10,133
У поставщика
ПроизводительNEXPERIA
У поставщиков
4 627 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:4 627 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,63 |
| от 143 | 12,98 |
| от 286 | 11,60 |
| от 571 | 10,55 |
| от 1 141 | 9,79 |
Описание
Стабилитрон NEXPERIA BZV85-C10,133 мощностью 1,3 Вт и номинальным напряжением стабилизации 10 В. Выполнен в аксиальном корпусе SOD66 (DO-41) для монтажа в отверстия. Подходит для цепей стабилизации напряжения в блоках питания и промышленной автоматике.
Технические характеристики
| Контактов | 2 |
| Тип | Voltage regulator diode (Zener) |
| Выводы | axial |
| Маркировка | type branded |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Компонент | BZV85-C10,133 |
| Допуск | approximately 5% (E24 range) |
| Артикул | BZV85-C10,133 |
| Макс. напряжение | 10.6V |
| Напряжение мин. | 9.4V |
| Производитель | NXP Semiconductors / Nexperia |
| Тестовый ток | 25mA |
| Тип упаковки | Hermetically sealed glass, axial leaded |
| Прямой ток | 500mA max |
| Прямое напряжение | 1V max at I_F=50mA |
| Номинальное напряжение | 10V |
| Обратный ток | 0.2μA max at V_R=7V, T_amb=25°C |
| Обратное напряжение | 7.0V |
| Емкость диода | 90pF at f=1MHz, V_R=0V |
| Макс. прямой ток | 500mA |
| Макс. прямое напряжение | 1V |
| Макс. обратный ток | 0.2mA |
| Diode capacitance max | 90pF |
| Working voltage range | 9.4V to 10.6V |
| Differential resistance | 8Ω max at 25mA |
| Nominal working voltage | 10V |
| Темп. коэф. | 4.7 mV/K to 8.5 mV/K at 25mA |
| Общая рассеиваемая мощность | 1W max at T_amb=25°C, lead length 10mm; 1.3W max if leads kept at T_tp=55°C at 4mm from body |
| Макс. темп. перехода | 200°C |
| Диап. темп. хр. | -65°C to +200°C |
| Differential resistance max | 8Ω |
| Макс. температурный коэффициент | 8.5mV/K |
| Температурный коэффициент мин. | 4.7mV/K |
| Total power dissipation pcb | 1W |
| Ток теста прямого напряжения | 50mA |
| Non repetitive peak reverse power | 60W |
| Total power dissipation leads 55C | 1.3W |
| Non repetitive peak reverse current | 4A max at t_p=100μs squarewave; 1.2A max at t_p=10ms halfsinewave |
| Термосопротивление переход-среда | 175K/W |
| Non repetitive peak reverse current 10ms | 1200mA |
| Thermal resistance junction to tie point | 110K/W |
| Non repetitive peak reverse current 100us | 4.0A |
