Стабилитроны / Стабилитроны MINIMELF (смд 0.5WT) / 2.7V 0.5W 5% / BZV55C 2V7 / MINIMELF (SOD80)(LL-34)
У поставщика
ПроизводительHOTTECH
КатегорияСтабилитрон SMD
У поставщиков
13 547 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:13 465 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 372 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,86 |
| от 957 | 1,48 |
| от 2 500 | 1,17 |
| от 5 000 | 0,97 |
| от 10 000 | 0,85 |
Склад 14
В наличии:82 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 500 | 0,84 |
Описание

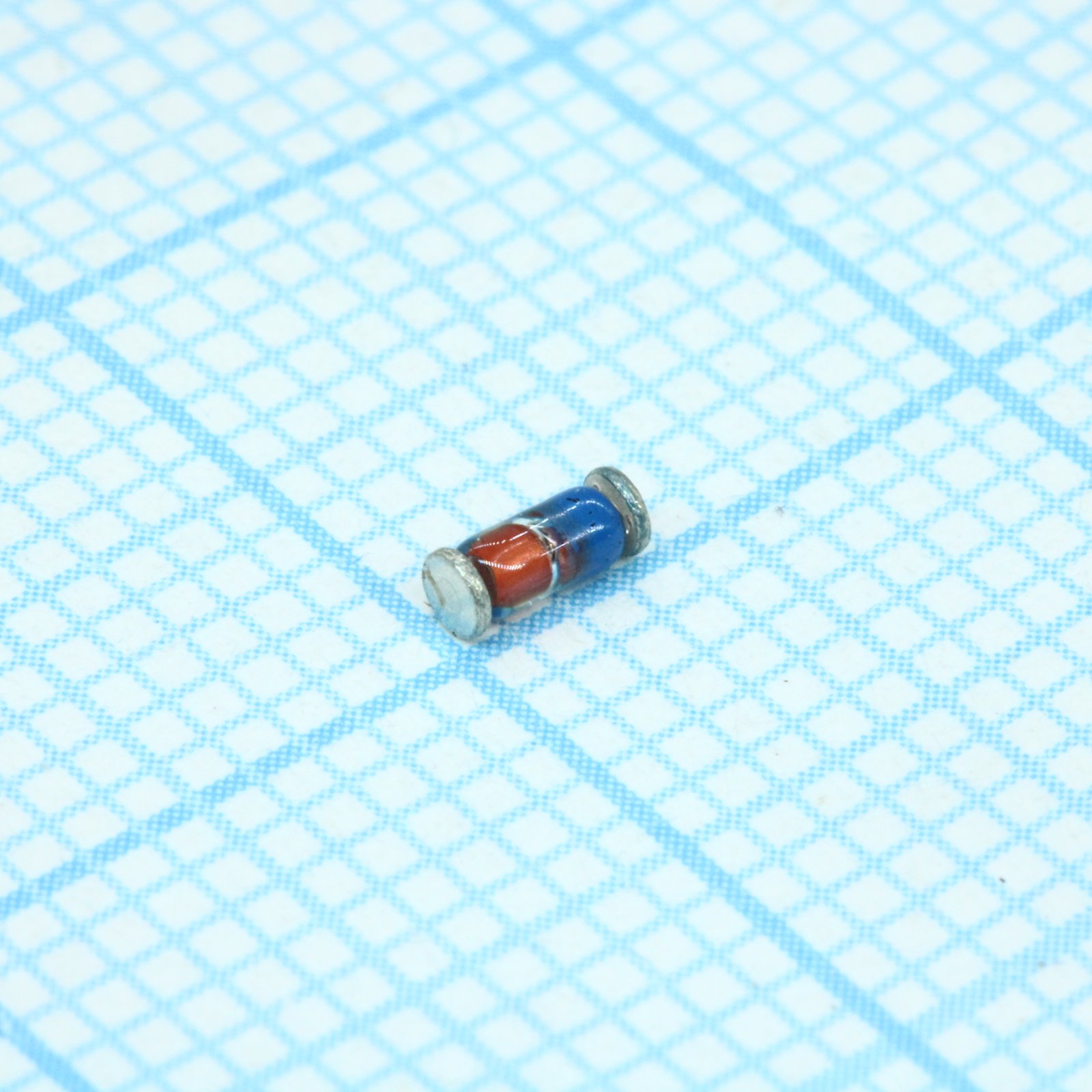

Стабилитрон BZV55C2V7 от HOTTECH — это прецизионный стабилитрон в миниатюрном корпусе MINIMELF (SOD80/LL-34). Компонент обеспечивает стабилизацию напряжения на уровне 2,7 В с точностью 5% и мощностью рассеивания 0,5 Вт. Предназначен для защиты цепей и формирования опорного напряжения в компактных электронных устройствах, где важна малая площадь монтажа.
Технические характеристики
| Корпус | SOD-80 glass case |
| Серия | BZV55C2V0---BZV55C75 |
| Вес | 0.05g |
| Тип | Стабилитрон |
| Корпус | SOD-80 (LL-34, MINIMELF) |
| Тип монтажа | SMD |
| Полярность | color band denotes cathode |
| Компонент | BZV55C2V7 |
| Клеммы | solderable per MIL-STD-202, method 208 |
| Размеры | Длина корпуса: 3.5mm; Диаметр корпуса: 1.5mm; Диаметр вывода: 0.4mm |
| Описание | Zener Diode |
| Test current izk | 1mA |
| Тестовый ток Izt | 5mA |
| Положение монтажа | any |
| Forward current if | 100mA |
| Прямое напряжение | 1V |
| Reverse voltage vr | 1V |
| Диапазон напр. стабилитрона | 2.5V...2.9V |
| Напряжение, В | 2.7 В |
| Напряжение стабилизации номин. | 2.7V |
| Power dissipation ptot | 500mW |
| Темп. перехода Tj | 175C |
| Dynamic resistance zk max | 600Ohm |
| Dynamic resistance zt max | 85Ohm |
| Диап. темп. хр. | -55C to +175C |
| Temperature coefficient tkvz | -0.09...-0.06 %/K |
| Reverse leakage current ir max | 10uA |
| Reverse leakage current ir at 25c max | 50uA |
| Тепловое сопротивление переход-среда | 0.3 K/mW |
