Стабилитрон SMD BZV55C10V
У поставщика
КатегорияСтабилитрон SMD
Ед. изм.шт
У поставщиков
394 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,58 |
| от 800 | 0,54 |
| от 2 000 | 0,53 |
| от 4 000 | 0,52 |
Цены поставщиков
РадиоЧип
В наличии:394 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,58 |
| от 800 | 0,54 |
| от 2 000 | 0,53 |
| от 4 000 | 0,52 |
Описание

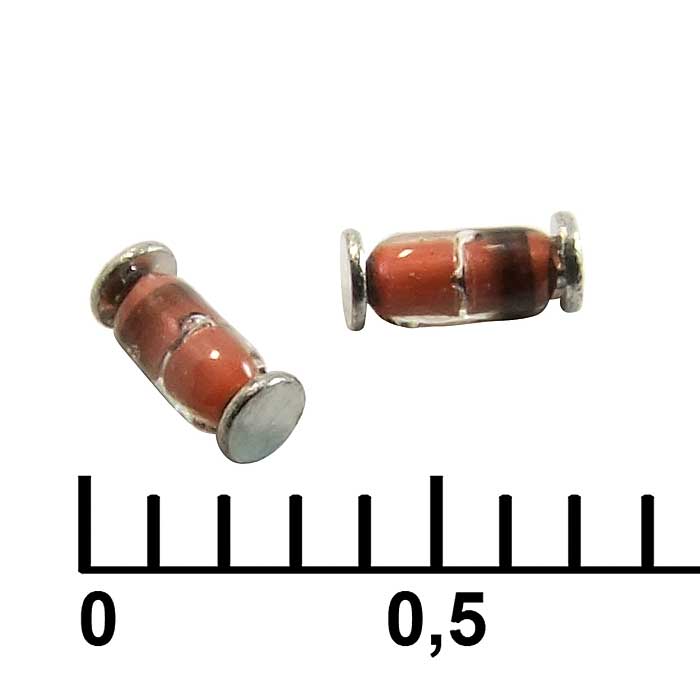

Стабилитрон BZV55C10 от производителя — стабилитрон SMD в корпусе LL-34 (MiniMELF). Номинальное напряжение стабилизации 10 В, максимальная рассеиваемая мощность 500 мВт, прямой ток до 100 мА. Применяется в цепях защиты и стабилизации напряжения в бытовой и промышленной электронике.
Технические характеристики
| Тип | Zener Diode |
| Корпус | LL-34 (MiniMELF) |
| Тип монтажа | SMD |
| Тестовый ток | 5mA |
| Прямой ток | 100mA |

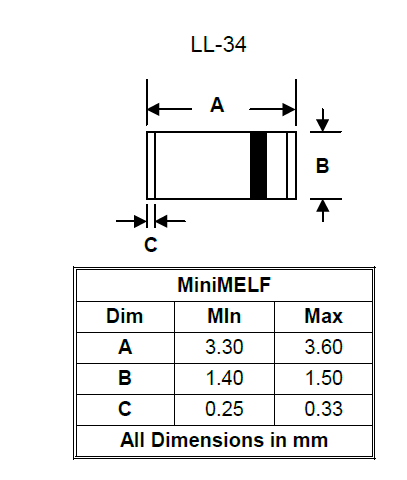

| Размеры a макс. | 3.60mm |
| Мин. размер A | 3.30mm |
| Размеры b макс. | 1.50mm |
| Размер B мин. | 1.40mm |
| Размеры c макс. | 0.33mm |
| Размер C мин. | 0.25mm |
| Рассеиваемая мощность | 500mW |
| Макс. прямое напряжение | 1V |
| Диапазон напр. стабилитрона | 9.4...10.6V |
| Напряжение стабилизации номин. | 10V |
| Макс. динамическое сопротивление | 15Ω |
| Reverse leakage voltage | 7.5V |
| Темп. коэф. | 0.03...0.1 %/K |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -55 to +175°C |
| Reverse leakage current 25c max | 0.1µA |
| Reverse leakage current 125c max | 2µA |
| Термосопротивление переход-среда | 0.3 K/mW |
