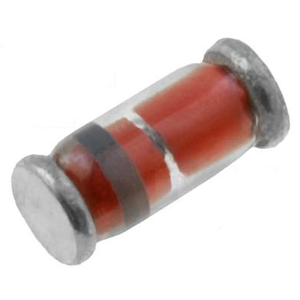

Стабилитрон SMD BZV55-B5V6
В наличии
На своём складе
6 330 шт.
Норм. уп.: 2500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,71 |
| от 800 | 0,67 |
| от 2 000 | 0,65 |
| от 4 000 | 0,64 |
Описание
Стабилитрон SMD BZV55-B5V6 от KEEN SIDE. Компонент рассчитан на номинальное напряжение стабилизации 5,6 В, рассеивает мощность до 500 мВт и выпускается в корпусе LL-34 (MiniMELF) для поверхностного монтажа. Применяется в цепях защиты от перенапряжения и стабилизации питания в бытовой и промышленной электронике.
Технические характеристики
| Тип | Zener Diode |
| Серия | BZV55-B |
| Корпус | LL-34 |
| Тип монтажа | SMD |
| Компонент | BZV55-B5V6 |
| Тестовый ток | 5mA |
| Рассеиваемая мощность | 500mW |
| Макс. U стабилитрона | 5.71V |
| Мин. U стабилитрона | 5.49V |
| Темп. перехода | 175°C |
| Напряжение стабилизации номин. | 5.6V |
| Длина корпуса | 3.30-3.60mm |
| Темп. коэф. | -0.05 to +0.05 %/K |
| Диам. корпуса | 1.40-1.50mm |
| Диаметр вывода (грань B корпуса), мм | 0.25-0.33mm |
| Диап. темп. хр. | -55°C to +175°C |
| Обратное напряжение для утечки | 1V |
| Обр. ток утечки при 25°C | <0.1µA |
| Reverse leakage current at 125C | <2µA |
| Динамическое сопротивление при токе излома Izk, Ом | <450Ω (at 1mA knee current) |
| Динамическое сопротивление при тестовом токе Izt, Ом | <25Ω |
| Термосопротивление переход-среда | 0.31 K/mW (310 K/W) |
| Динамическое сопротивление Zzt, Ом | 25 |
| Допуск, % | 2 |
| Макс. температура перехода, °C | 175 |
| Мощность, Вт | 0,5 |
| Напряжение измерения утечки, В | 1 |
| Напряжение стабилизации макс., В | 5,71 |
| Напряжение стабилизации мин., В | 5,49 |
| Напряжение стабилизации, В | 5,6 |
| Ток измерения Izt, мА | 5 |
| Ток утечки | 0,1 |
| Рабочая температура | -55…+175 °C |
