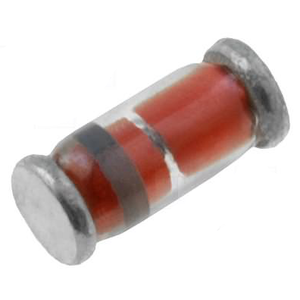

Стабилитрон SMD BZV55-B4V7
В наличии
На своём складе
1 803 шт.
Норм. уп.: 2500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,71 |
| от 800 | 0,66 |
| от 2 000 | 0,65 |
| от 4 000 | 0,64 |
Описание
Стабилитрон SMD BZV55-B4V7 от KEEN SIDE. Номинальное напряжение стабилизации 4,7 В при токе 5 мА, рассеиваемая мощность до 500 мВт. Выполнен в корпусе LL-34 (MiniMELF) для поверхностного монтажа. Применяется для защиты цепей и стабилизации напряжения в бытовой и промышленной электронике.
Технические характеристики
| Тип монтажа | SMD |
| Артикул | BZV55-B4V7 |
| Корпус | LL-34 |
| Тестовый ток | 5mA |
| Рассеиваемая мощность | 500mW |
| Размеры упаковки | A: 3.30-3.60mm, B: 1.40-1.50mm, C: 0.25-0.33mm |
| Диапазон напр. стабилитрона | 4.60V to 4.80V |
| Номинальное напряжение стабилитрона | 4.7V |
| Динамическое сопротивление Zzk при Izk, Ом | 600Ω |
| Динамическое сопротивление Zzt при Izt, Ом | 60Ω |
| Темп. коэф. | -0.05 to +0.02 %/K |
| Испытательное напряжение утечки VR, В | 1V |
| Диап. темп. хр. | -55°C to +175°C |
| Обратный ток утечки при 25°C, мкА | 0.5μA |
| Обратный ток утечки при 125°C, мкА | 10μA |
| Макс. темп. перехода | 175°C |
| Термосопротивление переход-среда | 0.31 K/mW |
| Динамическое сопротивление Zzt, Ом | 60 |
| Допуск, % | 2,1 |
| Макс. температура перехода, °C | 175 |
| Мощность, Вт | 0,5 |
| Напряжение измерения утечки, В | 1 |
| Напряжение стабилизации макс., В | 4,8 |
| Напряжение стабилизации мин., В | 4,6 |
| Напряжение стабилизации, В | 4,7 |
| Ток измерения Izt, мА | 5 |
| Ток утечки | 0,5 |
| Рабочая температура | -55…+175 °C |
