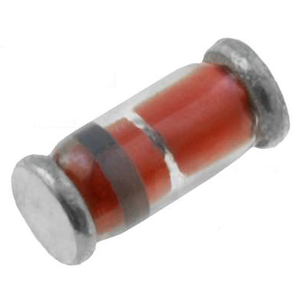

Стабилитрон SMD BZV55-B15
В наличии
На своём складе
5 497 шт.
Норм. уп.: 2500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,71 |
| от 800 | 0,67 |
| от 2 000 | 0,65 |
| от 4 000 | 0,64 |
Описание
Стабилитрон BZV55-B15 от KEEN SIDE в миниатюрном корпусе MiniMELF для поверхностного монтажа. Номинальное напряжение стабилизации 15 В, мощность рассеивания 500 мВт, рабочий ток 5 мА. Применяется для защиты цепей и стабилизации напряжения в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | MiniMELF |
| Тип | Zener Diode |
| Серия | BZV55-B |
| Корпус | LL-34 |
| Тип монтажа | SMD |
| Полярность | Cathode indicated by band |
| Размеры | A: 3.30 to 3.60 mm; B: 1.40 to 1.50 mm; C: 0.25 to 0.33 mm |
| Артикул | BZV55-B15 |
| Тестовый ток | 5mA |
| Рассеиваемая мощность | 500mW |
| Диапазон напр. стабилитрона | 14.7V to 15.3V |
| Испытательное обратное напряжение VR, В | 11V |
| Номинальное напряжение стабилитрона | 15V |
| Макс. темп. перехода | 175°C |
| Диап. темп. хр. | -55°C to +175°C |
| Обр. ток утечки при 25°C | 0.1 µA |
| Reverse leakage current at 125C | 2 µA |
| Динамическое сопротивление при тестовом токе Izt, Ом | 30 Ω |
| Динамическое сопротивление при токе излома Izk, Ом | 110 Ω |
| Термосопротивление переход-среда | 0.31 K/mW |
| Температурный коэффициент напряжения стабилизации, %/K | 0.03 to 0.11 %/K |
| Динамическое сопротивление Zzt, Ом | 30 |
| Допуск, % | 2 |
| Макс. температура перехода, °C | 175 |
| Мощность, Вт | 0,5 |
| Напряжение измерения утечки, В | 11 |
| Напряжение стабилизации макс., В | 15,3 |
| Напряжение стабилизации мин., В | 14,7 |
| Напряжение стабилизации, В | 15 |
| Ток измерения Izt, мА | 5 |
| Ток утечки | 0,1 |
| Рабочая температура | -55…+175 °C |
