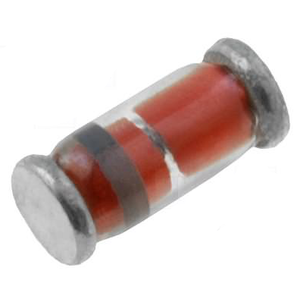

Стабилитрон SMD BZV55-B12
В наличии
На своём складе
10 000 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт0,82 ₽
Сумма246,00 ₽
В наличии10 000 шт
от 300 шт
от 800 — 0,76 ₽ (−7%)
300 шт · Москва · 246,00 ₽
Описание
Стабилитрон SMD BZV55-B12 от KEEN SIDE. Компонент рассчитан на номинальное напряжение стабилизации 12 В и максимальную рассеиваемую мощность 500 мВт. Выполнен в корпусе LL-34 MiniMELF для поверхностного монтажа. Подходит для защиты цепей и стабилизации напряжения в бытовой и промышленной электронике.
Технические характеристики
| Корпус | LL-34 |
| Тип монтажа | SMD |
| Артикул | BZV55-B12 |
| Тип компонента | Стабилитрон |
| Тестовый ток Izt | 5mA |
| Диапазон напряжения стабилизации Vz, В | 11.8V to 12.2V |
| Номинальное напряжение стабилизации Vz, В | 12V |
| Испытательное напряжение для Ir (VR), В | 9.1V |
| Температура окружающей среды | 25°C |
| Макс. рас. мощн. | 500mW |
| ТКС | 0.03 to 0.11%/K |
| Динамическое сопротивление Rzjk при Izk, Ом | <90Ω |
| Динамическое сопротивление Rzjt при Izt, Ом | <20Ω |
| Макс. темп. хр. | +175°C |
| Мин. темп. хр. | -55°C |
| Тепловое сопротивление RthA | 0.3K/mW |
| Макс. темп. перехода | 175°C |
| Размер A корпуса, макс., мм | 3.60mm |
| Размер A корпуса, мин., мм | 3.30mm |
| Размер B корпуса, макс., мм | 1.50mm |
| Размер B корпуса, мин., мм | 1.40mm |
| Размер C корпуса, макс., мм | 0.33mm |
| Размер C корпуса, мин., мм | 0.25mm |
| Обратный ток утечки при VR, 25°C, мкА | <0.1μA |
| Обратный ток утечки при VR, 125°C, мкА | <2μA |
| Динамическое сопротивление Zzt, Ом | 20 |
| Допуск, % | 1,7 |
| Макс. температура перехода, °C | 175 |
| Мощность, Вт | 0,5 |
| Напряжение измерения утечки, В | 9,1 |
| Напряжение стабилизации макс., В | 12,2 |
| Напряжение стабилизации мин., В | 11,8 |
| Напряжение стабилизации, В | 12 |
| Ток измерения Izt, мА | 5 |
| Ток утечки, мкА | 0,1 |
| Рабочая температура | -55…+175 °C |
Аналоги
- ZMM12DIOTEC
- BZT55-B12
