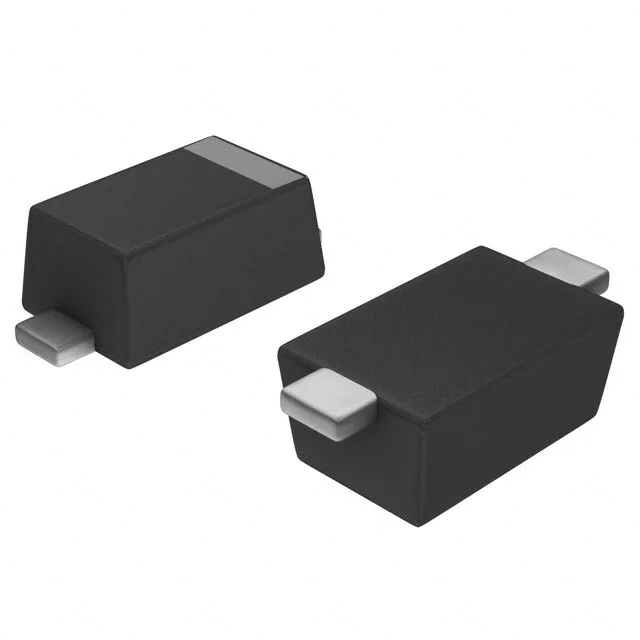

Стабилитрон 0.375Вт 6.8В BZT52H-C6V8,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
651 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт3,05 ₽
Сумма915,00 ₽
+ доплата 490,00 ₽
В наличии651 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
от 340 — 2,66 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 915,00 ₽. До заказа без доплаты не хватает 16 385,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
300 шт · Склад 13 · 915,00 ₽
Описание
Стабилитрон NEXPERIA BZT52H-C6V8,115 — это прецизионный Zener-диод на напряжение стабилизации 6,8 В. Компонент рассчитан на мощность 375 мВт и выполнен в компактном корпусе SOD-123F для поверхностного монтажа. Подходит для защиты цепей и стабилизации напряжения в бытовой электронике и портативных устройствах.
Технические характеристики
| Тип | Voltage regulator diode |
| Серия | BZT52H |
| Корпус | SOD-123F |
| Тип монтажа | SMD |
| Артикул | BZT52H-C6V8,115 |
| Код маркировки | BE |
| Квалификация | AEC-Q101 |
| Прямой ток | 250mA max |
| Прямое напряжение | 0.9V max at I_F=10mA |
| Номинальное напряжение | 6.8V |
| Обратный ток | 2μA max at V_R=4V |
| Емкость диода | 200pF max at f=1MHz, V_R=0V |
| Test current zener | 5mA |
| Диапазон рабочего напряжения | 6.4V to 7.2V at I_Z=5mA |
| Дифференциальное сопротивление | 80Ω max at I_Z=1mA; 8Ω max at I_Z=5mA |
| Темп. коэф. | 1.2mV/K to 4.5mV/K |
| Общая рассеиваемая мощность | 375mW (T_amb<=25°C, FR4 standard footprint); 830mW (FR4 PCB, 1cm2 cathode pad) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диапазон темп. окр. | -65°C to +150°C |
| Диап. темп. хр. | -65°C to +150°C |
| Описание (англ.) | DIODE ZENER 6.8V 375MW SOD123F |
| Неповторяющаяся импульсная обратная мощность | 40W max (tp=100μs, square wave, T_j=25°C prior to surge) |
| Неповторяющийся пиковый обратный ток | 6.0A max (tp=100μs, T_amb=25°C) |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 330K/W (standard footprint); 150K/W (1cm2 cathode pad) |
| Тепловое сопротивление переход-пайка | 70K/W |
