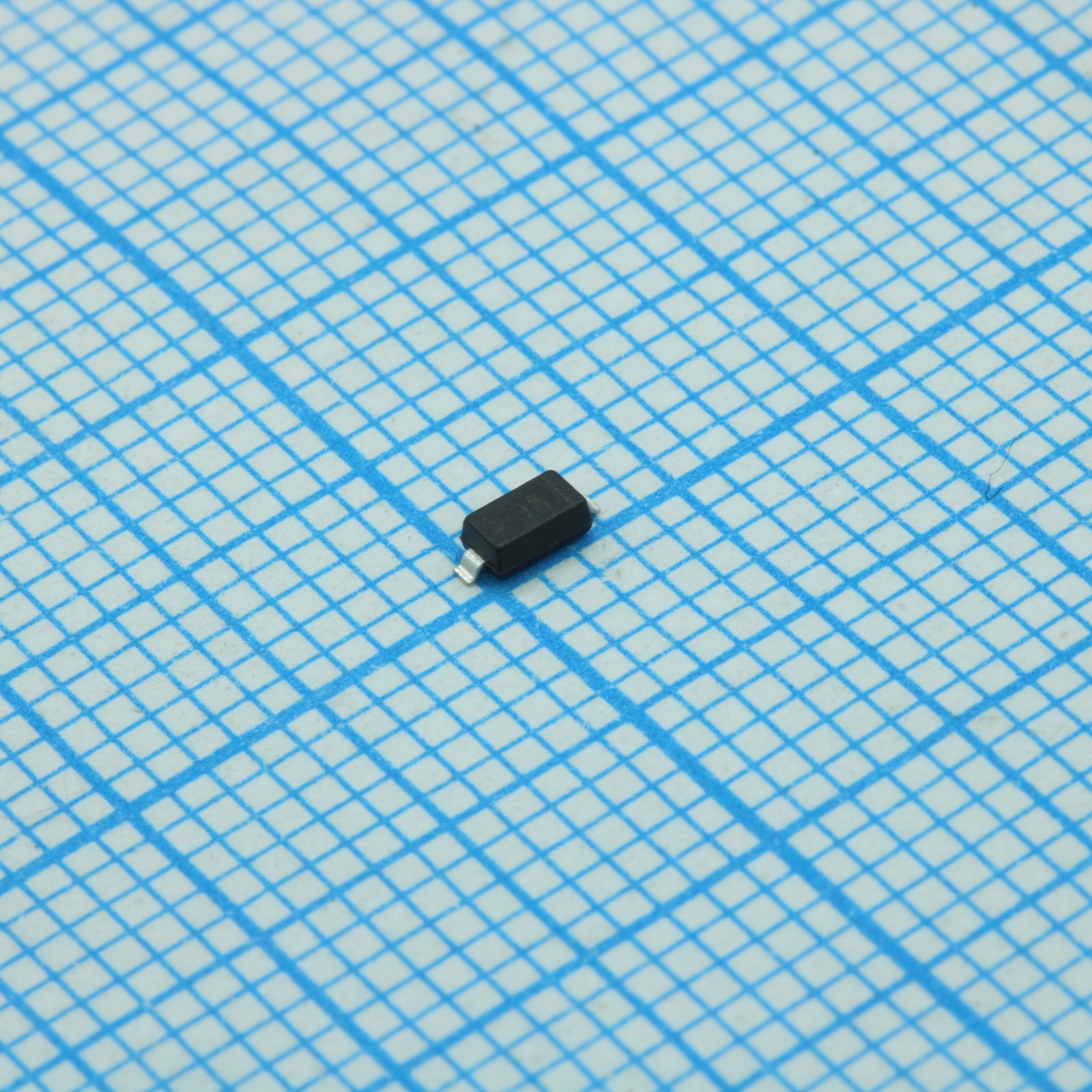

Стабилитрон 0.5Вт 9.1В BZT52C9V1-7-F
У поставщика
ПроизводительDIODES
У поставщиков
11 777 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,37 ₽
Сумма874,00 ₽
+ доплата 490,00 ₽
В наличии11 777 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 442 — 3,66 ₽ (−16%)
Заказ со склада «Склад 13» с этой позицией — 874,00 ₽. До заказа без доплаты не хватает 16 426,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 874,00 ₽
Описание
Стабилитрон BZT52C9V1-7-F от Diodes Incorporated. Компонент рассчитан на стабилизацию напряжения 9,1 В при мощности 500 мВт, выпускается в компактном корпусе SOD-123. Подходит для защиты цепей и источников опорного напряжения в бытовой электронике и промышленной автоматике.
Технические характеристики
| Вес | 0.010g |
| Корпус | SOD-123 |
| Полярность | полоса катода |
| Без свинца | Да |
| Описание | Surface Mount Zener Diode |
| Артикул | BZT52C9V1-7-F |
| Без галогенов | Да |
| Код маркировки | WE |
| Pad layout x | 0.900mm |
| Pad layout y | 0.950mm |
| Без сурьмы | Да |
| Материал корпуса | литой пластик, UL 94V-0 |
| Тип монтажа | SMD |
| Pad layout x1 | 4.050mm |
| Квалификация | AEC-Q101 |
| Соотв. RoHS | Да |
| Размер A, макс. | 1.35mm |
| Мин. размер A | 1.00mm |
| Размер B, макс. | 0.62mm |
| Мин. размер B | 0.52mm |
| Макс. размер C | 0.15mm |
| Мин. размер C | 0.10mm |
| Макс. размер d | 1.70mm |
| Мин. размер D | 1.40mm |
| Размер E, макс. | 2.85mm |
| Мин. размер E | 2.55mm |
| Dimension l max | 0.40mm |
| Размер l мин. | 0.25mm |
| Покрытие выводов | Matte Tin over Alloy 42 Leadframe |
| Испытательное напряжение VR | 6.0V |
| Dimension a1 max | 0.10mm |
| Dimension a1 min | 0.00mm |
| Dimension he max | 3.85mm |
| Dimension he min | 3.55mm |
| Испытательный ток | 1.0mA |
| Тестовый ток Izt | 5mA |
| Макс. U стабилитрона | 9.6V |
| Мин. U стабилитрона | 8.5V |
| Прямой ток (If) | 10mA |
| Прямое напряжение | 0.9V |
| Напряжение стабилизации номин. | 9.1V |
| Макс. обратный ток, мкА | 0.5uA |
| Рассеиваемая мощность при 25 °C | 370mW |
| Рассеиваемая мощность при Tl 75 °C | 500mW |
| Max zener impedance zzk | 100Ohm |
| Max zener impedance zzt | 15Ohm |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 150C |
| Мин. раб. темп. | -65C |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Макс. температурный коэффициент | 7.0mV/C |
| Температурный коэффициент мин. | 3.8mV/C |
| Описание (англ.) | DIODE ZENER 9.1V 500MW SOD123 |
| Тепловое сопротивление переход-вывод | 150C/W |
| Тепловое сопротивление переход-среда | 338C/W |
| Рабочая температура | -65°C ~ 150°C |
