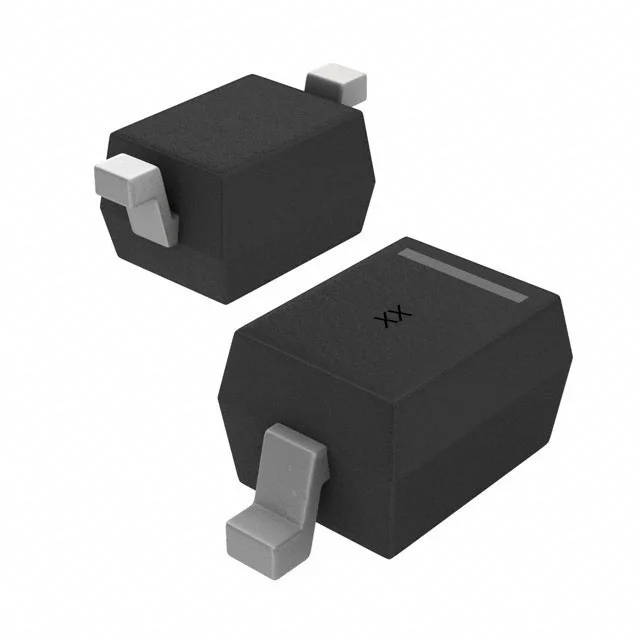

Стабилитрон 0.2Вт 5.1В BZT52C5V1S-7-F
У поставщика
ПроизводительDIODES
У поставщиков
20 415 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,61 ₽
Сумма922,00 ₽
+ доплата 490,00 ₽
В наличии20 415 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 381 — 3,89 ₽ (−16%)
Заказ со склада «Склад 13» с этой позицией — 922,00 ₽. До заказа без доплаты не хватает 16 378,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 922,00 ₽
Описание
Стабилитрон BZT52C5V1S-7-F от DIODES. Компонент рассчитан на напряжение стабилизации 5,1 В и мощность 200 мВт, выпускается в компактном корпусе SOD-323. Подходит для защиты цепей и стабилизации напряжения в портативной и бытовой электронике.
Технические характеристики
| Серия | BZT52C2V0S - BZT52C39S |
| Вес | 0.0049g |
| Корпус | SOD-323 |
| Полярность | полоса катода |
| Без свинца | Да |
| Упаковка | 3000/Tape & Reel |
| Размеры | B max: 0.35mm; B min: 0.25mm; B typ: 0.30mm; C max: 0.15mm; C min: 0.10mm; C typ: 0.11mm; D max: 1.40mm; D min: 1.20mm; D typ: 1.30mm; E max: 1.80mm; E min: 1.60mm; E typ: 1.70mm; L max: 0.40mm; Мин. L: 0.20mm; L typ: 0.30mm; A1 max: 0.10mm; A1 min: 0mm; A1 typ: 0.05mm; A2 max: 1.10mm; A2 min: 1.00mm; A2 typ: 1.05mm; He max: 2.70mm; He min: 2.30mm; He typ: 2.50mm; Angle max: 8°; Angle min: 0° |
| Артикул | BZT52C5V1S-7-F |
| Без галогенов | Да |
| Код маркировки | W8 |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, UL Flammability Classification Rating 94V-0 |
| Тип монтажа | SMD |
| Квалификация | AEC-Q101 |
| Тип компонента | Surface Mount Zener Diode |
| Соотв. RoHS | Да |
| Покрытие выводов | Matte Tin Finish Annealed over Alloy 42 Leadframe (Lead Free Plating) |
| Испытательный ток | 1.0mA |
| Тестовый ток Izt | 5mA |
| Макс. U стабилитрона | 5.4V |
| Мин. U стабилитрона | 4.8V |
| Прямой ток (If) | 10mA |
| Прямое напряжение | 0.9V |
| Обратный ток, IR | 1uA |
| Обратное напряжение (Vr) | 2.0V |
| Рассеиваемая мощность Pd | 200mW |
| Рекомендуемая посадочная площадка | X: 0.590mm; Y: 0.450mm; X1: 2.700mm |
| Напряжение стабилизации номин. | 5.1V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -65 to +150°C |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Импеданс стабилитрона ZZK при IZK | 480Ohm |
| Импеданс стабилитрона | 60Ohm |
| Диап. раб. темп. | -65 to +150°C |
| Макс. температурный коэффициент | 1.2mV/°C |
| Температурный коэффициент мин. | -2.7mV/°C |
| Описание (англ.) | DIODE ZENER 5.1V 200MW SOD323 |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 625°C/W |
