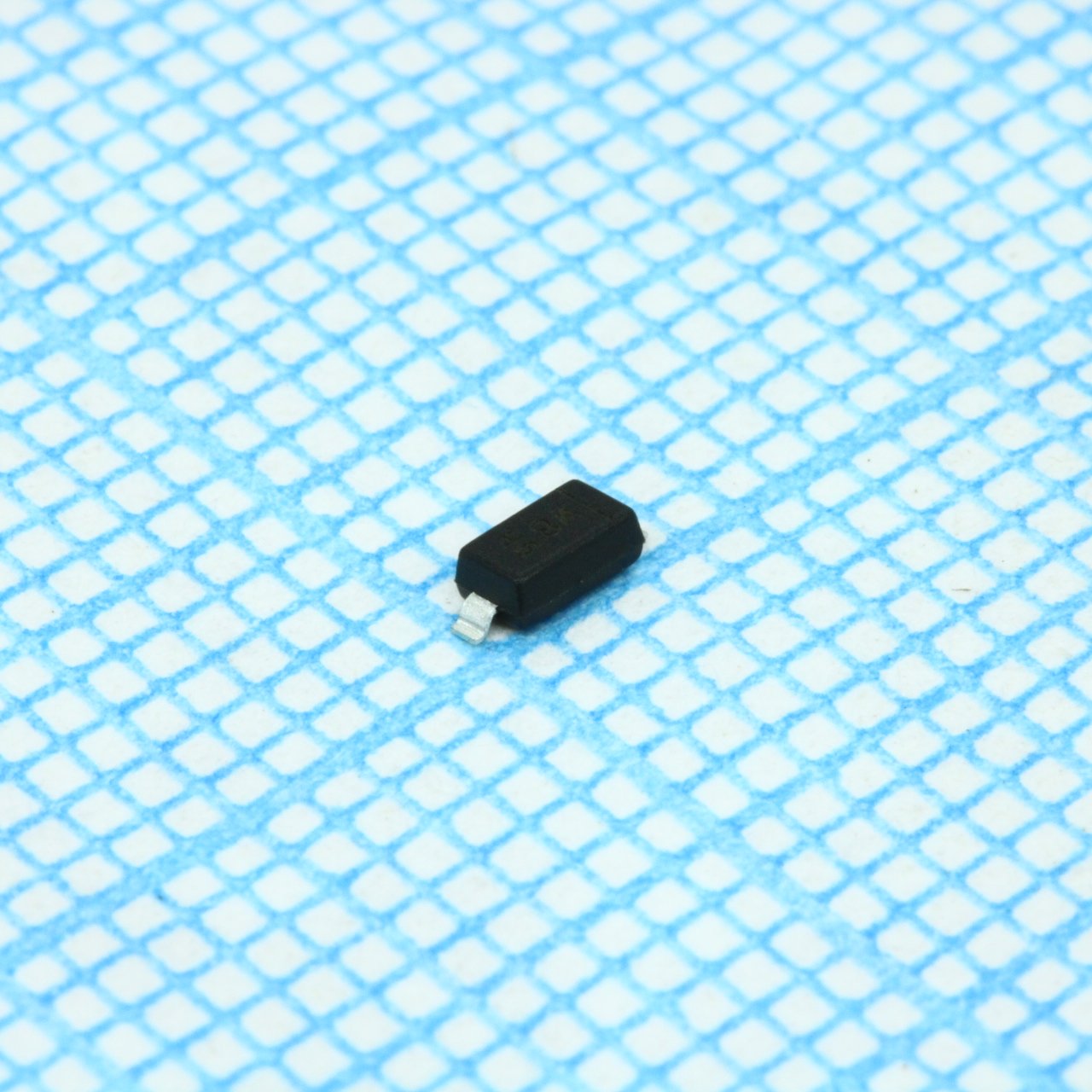

Стабилитрон 0.5Вт 5.1В BZT52C5V1-7-F
У поставщика
ПроизводительDIODES
У поставщиков
8 374 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,19 ₽
Сумма838,00 ₽
+ доплата 490,00 ₽
В наличии8 374 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 482 — 3,48 ₽ (−17%)
Заказ со склада «Склад 13» с этой позицией — 838,00 ₽. До заказа без доплаты не хватает 16 462,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 838,00 ₽
Описание
Стабилитрон на 5,1 В от DIODES в компактном SMD-корпусе SOD123. Мощность рассеивания до 500 мВт, номинальное напряжение стабилизации 5,1 В при токе 5 мА. Компонент соответствует стандартам RoHS и AEC-Q101, подходит для использования в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Вес | 0.010g |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Полярность | полоса катода |
| Без свинца | Да |
| Клеммы | Matte Tin Finish Annealed over Alloy 42 Leadframe |
| Соответствие | RoHS, без свинца, Halogen-Free, Antimony-Free, AEC-Q101 qualified |
| Размеры | A: 1.00-1.35mm; D: 1.40-1.70mm; E: 2.55-2.85mm; Индуктивность: 0.25-0.40mm; A: 0-8°; B: 0.52-0.62mm; C: 0.10-0.15mm; A1: 0.00-0.10mm; He: 3.55-3.85mm |
| Артикул | BZT52C5V1-7-F |
| Макс. напряжение | 5.4V |
| Напряжение мин. | 4.8V |
| Без галогенов | Да |
| Код маркировки | W8 |
| Корпус | SOD123 |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, UL Flammability Classification 94V-0 |
| Соотв. RoHS | Да |
| Прямой ток | 10mA |
| Прямое напряжение | 0.9V |
| Обратное напряжение | 2V |
| Номин. напряжение | 5.1V |
| Испытательный ток | 1mA |
| Тестовый ток Izt | 5mA |
| Max impedance zzT | 60Ω |
| Max impedance zzk | 480Ω |
| Макс. U стабилитрона | 5.4V |
| Мин. U стабилитрона | 4.8V |
| Номинальное напряжение стабилизации | 5.1V |
| AEC-Q101 | Да |
| Импеданс стабилитрона Zk | 480Ω |
| Импеданс стабилитрона Zt | 60Ω |
| Power dissipation lead | 500mW |
| Обратный ток утечки | 2µA |
| Reverse test voltage vr | 2V |
| Рассеиваемая мощность при температуре среды | 370mW |
| Power dissipation at ta25 | 370mW |
| Power dissipation at tl75 | 500mW |
| Диап. темп. хр. | -65 to +150°C |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Обратный ток утечки Ir | 2µA |
| Диап. раб. темп. | -65 to +150°C |
| Макс. температурный коэффициент | 1.2 mV/°C |
| Температурный коэффициент мин. | -2.7 mV/°C |
| Импеданс при испытательном токе IZK | 1mA |
| Тепловое сопротивление переход-вывод | 150°C/W |
| ТКС испытательного тока | 5mA |
| Термосопротивление переход-среда | 338°C/W |
