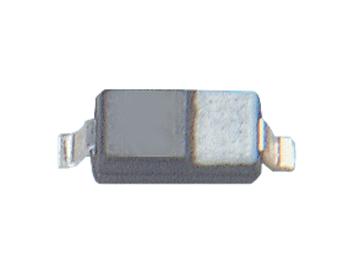

Стабилитрон BZT52C3V3-7-F / 3.3В, 0.375Вт
У поставщика
ПроизводительDIODES
У поставщиков
8 608 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт5,58 ₽
Сумма558,00 ₽
+ доплата 490,00 ₽
В наличии8 608 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 325 — 4,76 ₽ (−15%)
Заказ со склада «Склад 13» с этой позицией — 558,00 ₽. До заказа без доплаты не хватает 16 742,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 558,00 ₽
Описание
Стабилитрон (диод Зенера) BZT52C3V3-7-F от DIODES Incorporated предназначен для стабилизации напряжения на уровне 3.3 В. Компонент рассчитан на мощность рассеивания 375 мВт, что делает его пригодным для низковольтных цепей защиты и опорного напряжения. Выполнен в миниатюрном корпусе для поверхностного монтажа, что обеспечивает компактность и удобство автоматизированной сборки.
Технические характеристики
| Тип | Стабилитрон |
| Вес | 0.010 grams |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Размеры | A: 1.00-1.35mm; D: 1.40-1.70mm; E: 2.55-2.85mm; Индуктивность: 0.25-0.40mm; B: 0.52-0.62mm; C: 0.10-0.15mm; A1: 0.00-0.10mm; He: 3.55-3.85mm |
| Артикул | BZT52C3V3-7-F |
| Без галогенов | Да |
| Код маркировки | W3 |
| Материал корпуса | литой пластик, UL 94V-0 |
| Квалификация | Commercial |
| Соотв. RoHS | Да |
| Формат кода даты | YM (Year code letter, Month code number) |
| Ток колена, IZK | 1.0mA |
| Тестовый ток Izt | 5mA |
| Макс. напряжение стабилизации | 3.5V |
| Мин. напряжение стабилизации | 3.1V |
| Прямой ток (If) | 10mA |
| Прямое напряжение | 0.9V |
| Обратный ток, IR | 5.0μA |
| Обратное напряжение (Vr) | 1.0V |
| Max impedance at izk | 600Ω |
| Max impedance at izt | 95Ω |
| Номинальное напряжение стабилитрона | 3.3V |
| Темп. коэф. | -3.5 mV/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -65 to +150°C |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Диап. раб. темп. | -65 to +150°C |
| Рассеиваемая мощность при Ta 25 °C | 370mW |
| Power dissipation at tl 75c | 500mW |
| Typical capacitance at vr 1v | ~200pF (estimated from graph) |
| Описание (англ.) | Diode Zener Single 3.3V 6.06% 500mW Automotive 2-Pin SOD-123 T/R |
| Temperature coefficient current range | 0 to 5mA |
| Рабочая температура | -65°C ~ 150°C |
| Тепловое сопротивление переход-вывод RθJL | 150°C/W |
| Тепловое сопр. переход-среда | 338°C/W |
