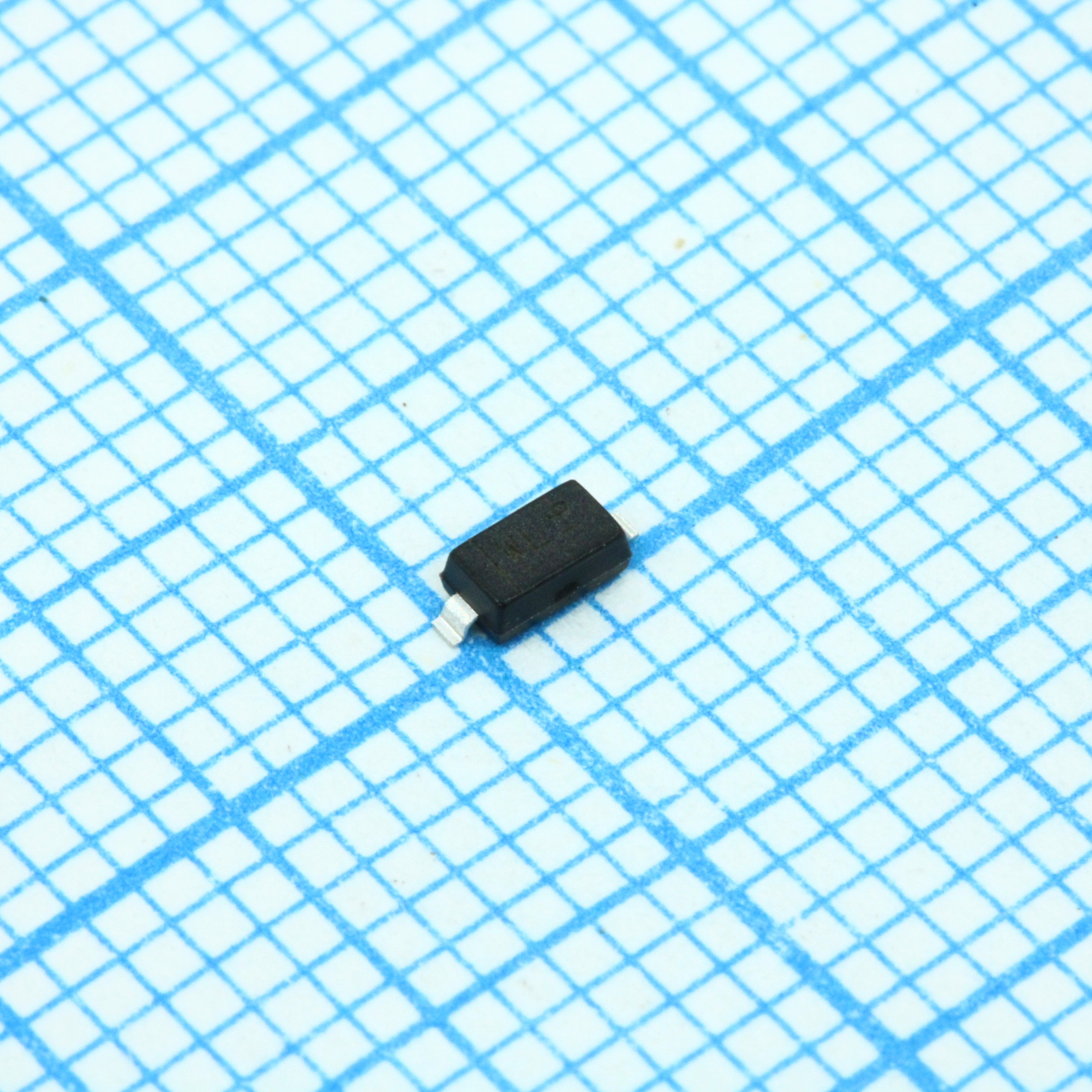

Стабилитрон 0.5Вт 18В BZT52C18-7-F
У поставщика
ПроизводительDIODES
У поставщиков
10 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,61 |
| от 211 | 1,39 |
| от 305 | 1,22 |
| от 609 | 1,13 |
| от 1 217 | 1,04 |
Описание
Стабилитрон BZT52C18-7-F от DIODES. Напряжение стабилизации 18 В, мощность рассеивания 0,5 Вт, корпус SOD-123. Подходит для защиты цепей и стабилизации напряжения в бытовой и промышленной электронике.
Технические характеристики
| Тип | Zener Diode |
| Вес | 0.010 grams |
| Корпус | SOD-123 |
| Тип монтажа | SMD |
| Полярность | Cathode Band |
| Без свинца | Да |
| Клеммы | Matte Tin Finish Annealed over Alloy 42 Leadframe |
| Размеры | A: 1.00mm to 1.35mm; D: 1.40mm to 1.70mm; E: 2.55mm to 2.85mm; L: 0.25mm to 0.40mm; B: 0.52mm to 0.62mm; C: 0.10mm to 0.15mm; A1: 0.00mm to 0.10mm; He: 3.55mm to 3.85mm |
| Артикул | BZT52C18-7-F |
| Без галогенов | Да |
| Код маркировки | WL |
| Тестовый ток | 5mA |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, UL Flammability Classification 94V-0 |
| Соотв. RoHS | Да |
| Прямой ток | 10mA |
| Прямое напряжение | 0.9V |
| Рассеиваемая мощность | 500mW |
| AEC-Q101 | Да |
| Диапазон напр. стабилитрона | 16.8V to 19.1V |
| Max impedance at izk | 225Ω |
| Max impedance at izt | 45Ω |
| Испытательное обратное напряжение VR, В | 12.6V |
| Test current for izk | 1mA |
| Номинальное напряжение стабилитрона | 18V |
| Обратный ток утечки | 0.1µA |
| Темп. коэф. | 12.4mV/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to +150°C |
| Уровень чувствительности к влаге | 1 per J-STD-020 |
| Диап. раб. темп. | -65°C to +150°C |
| Описание (англ.) | DIODE ZENER 18V 500MW SOD123 |
| Тепловое сопротивление переход-вывод | 150°C/W |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 338°C/W |
