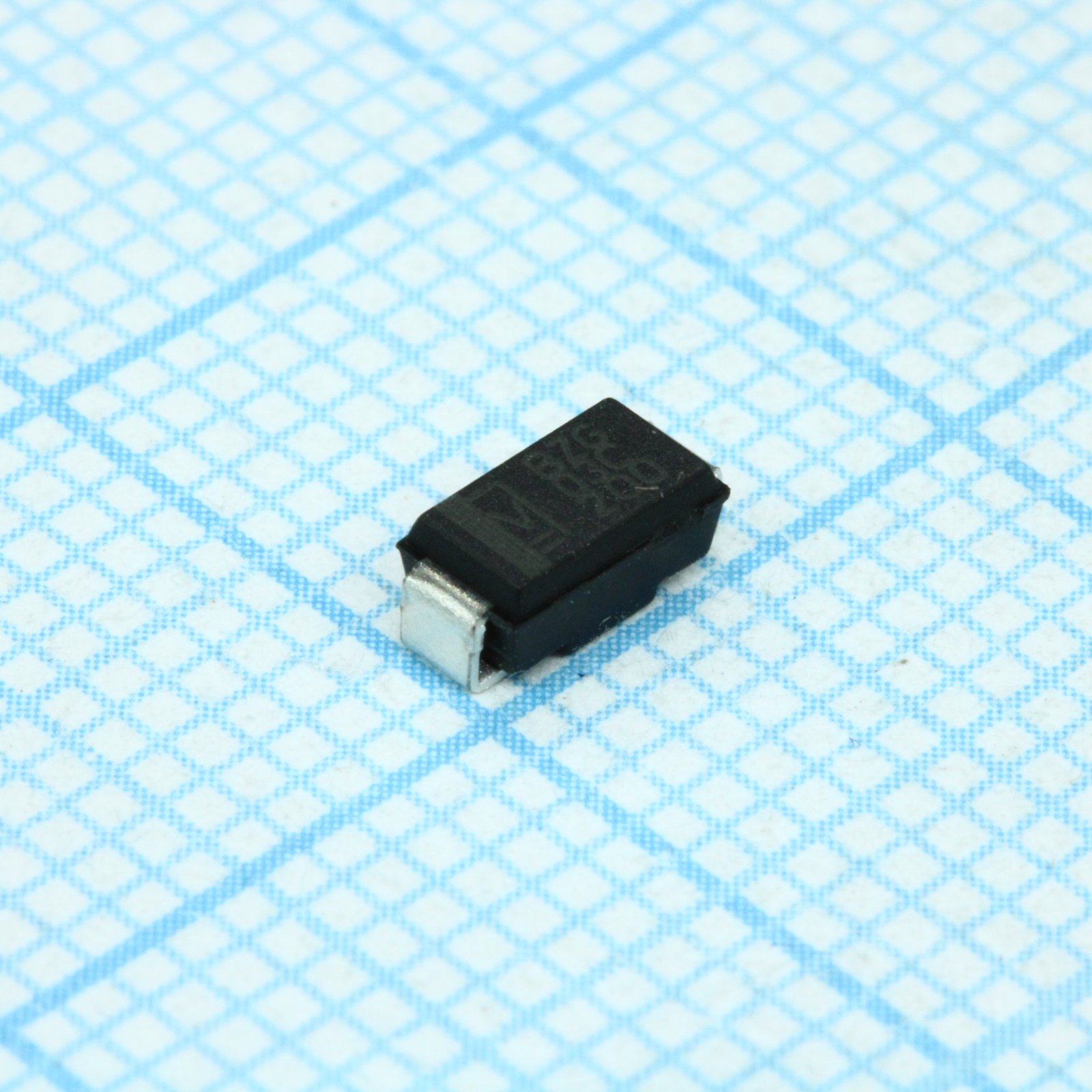

Стабилитрон 1.25Вт 200В BZG03C200-M3-08
У поставщика
ПроизводительVishay
У поставщиков
10 679 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:10 679 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,14 |
| от 100 | 30,48 |
| от 199 | 28,35 |
| от 398 | 26,51 |
| от 796 | 25,27 |
Описание
Стабилитрон Vishay BZG03C200-M3-08 на напряжение стабилизации 200 В. Мощность рассеивания — 1,25 Вт, корпус SMA (DO-214AC). Компактный диод подходит для защиты цепей в промышленной автоматике и импульсных блоках питания.
Технические характеристики
| Grade | Commercial |
| Серия | BZG03C-M-Series |
| Вес | 73mg |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | Uni-directional |
| Артикул | BZG03C200-M3-08 |
| Без галогенов | Да |
| Производитель | Vishay Semiconductors |
| Тестовый ток | 5mA |
| Код заказа | BZG03C200-M3-08 |
| Диапазон напряжений | 10V to 270V |
| Тип компонента | Zener Diode |
| Соотв. RoHS | Да |
| Прямой ток | 0.5A |
| Molding compound | UL 94 V-0 |
| Импульсная мощность макс. | 300W |
| Макс. U стабилитрона | 212V |
| Мин. U стабилитрона | 188V |
| Zener voltage nom | 200V |
| AEC-Q101 | Нет |
| Размеры упаковки | Ширина: 2.5mm (0.098in); Высота: 2.3mm (0.091in) max; Длина: 4.2mm (0.164in); Footprint: 5mm SMD footpads |
| Test current range | 2mA to 50mA |
| Макс. прямое напряжение | 1.2V |
| Surge pulse duration | 100µs |
| Taped units per reel | 1500 (7" reel) |
| Схема включения | Single |
| Working voltage range | 8.2V to 220V |
| Макс. динамическое сопротивление | 500Ω |
| Dynamic resistance min | 200Ω |
| Minimum order quantity | 6000/box |
| Breakdown voltage range | 9.4V to 251V |
| Reverse leakage voltage | 150V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Уровень чувствительности к влаге | MSL level 1 |
| Диап. раб. темп. | -65 to +150°C |
| Power dissipation 25K per W | 3000mW |
| Reverse leakage current max | 1µA |
| Макс. температурный коэффициент | 0.13%/K |
| Температурный коэффициент мин. | 0.09%/K |
| Power dissipation 100K per W | 1250mW |
| Описание (англ.) | DIODE ZENER 200V 1.25W DO214AC |
| Soldering peak temperature max | 260°C |
| Non repetitive peak surge power | 600W |
| Junction to lead thermal resistance | 25K/W |
| Рабочая температура | - |
| Junction to ambient thermal resistance epoxy glass a | 150K/W |
| Junction to ambient thermal resistance epoxy glass b | 125K/W |
| Junction to ambient thermal resistance al oxide ceramic | 100K/W |
