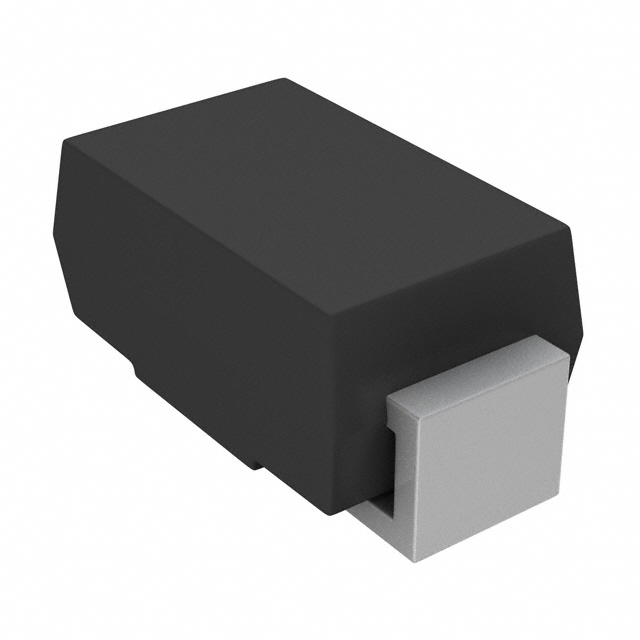

Стабилитрон 1.25Вт 180В BZG03C180TR
У поставщика
ПроизводительVishay
У поставщиков
778 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:778 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 44,99 |
| от 45 | 41,27 |
| от 89 | 38,23 |
| от 177 | 35,94 |
| от 353 | 34,22 |
Описание
Стабилитрон Vishay BZG03C180TR — это мощный Zener-диод на напряжение стабилизации 180 В. Компонент рассчитан на рассеиваемую мощность 1,25 Вт и выпускается в компактном корпусе DO-214AC. Применяется в цепях защиты от перенапряжений и стабилизации питания в промышленной автоматике и силовой электронике.
Технические характеристики
| Серия | BZG03C-Series |
| Вес | 77mg |
| Корпус | DO-214AC |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | TR / 1.5k 7" reel, TR3 / 6k 13" reel 6k/box |
| Применение | Voltage stabilization |
| Артикул | BZG03C180 |
| Производитель | Vishay Semiconductors |
| Диапазон напряжений | 10V to 270V |
| Тип компонента | Zener Diode |
| Соотв. RoHS | Да |
| Прямой ток | 0.5A |
| Рассеиваемая мощность | 3W |
| Макс. U стабилитрона | 191V |
| Мин. U стабилитрона | 168V |
| Zener voltage typ | 180V |
| Ток теста стабилитрона | 5mA |
| Макс. прямое напряжение | 1.2V |
| Диапазон напр. стабилитрона | 168V to 191V |
| Power dissipation alt | 1.25W |
| Surge pulse condition | tp = 100us sq. pulse, Tj = 25°C |
| Макс. динамическое сопротивление | 400ohm |
| Dynamic resistance min | 180ohm |
| Reverse leakage voltage | 130V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to +150°C |
| Power dissipation condition | RthJA < 25 K/W, Tamb = 100°C |
| Reverse leakage current max | 1uA |
| Макс. температурный коэффициент | 0.13%/K |
| Температурный коэффициент мин. | 0.09%/K |
| Описание (англ.) | DIODE ZENER 180V 1.25W DO214AC |
| Non repetitive peak surge power | 600W |
| Power dissipation alt condition | RthJA < 100 K/W, Tamb = 50°C |
| Thermal resistance junction lead | 25K/W |
| Тепловое сопротивление переход-среда | 150K/W |
| Рабочая температура | - |
| Thermal resistance junction ambient alt1 | 125K/W |
| Thermal resistance junction ambient alt2 | 100K/W |
