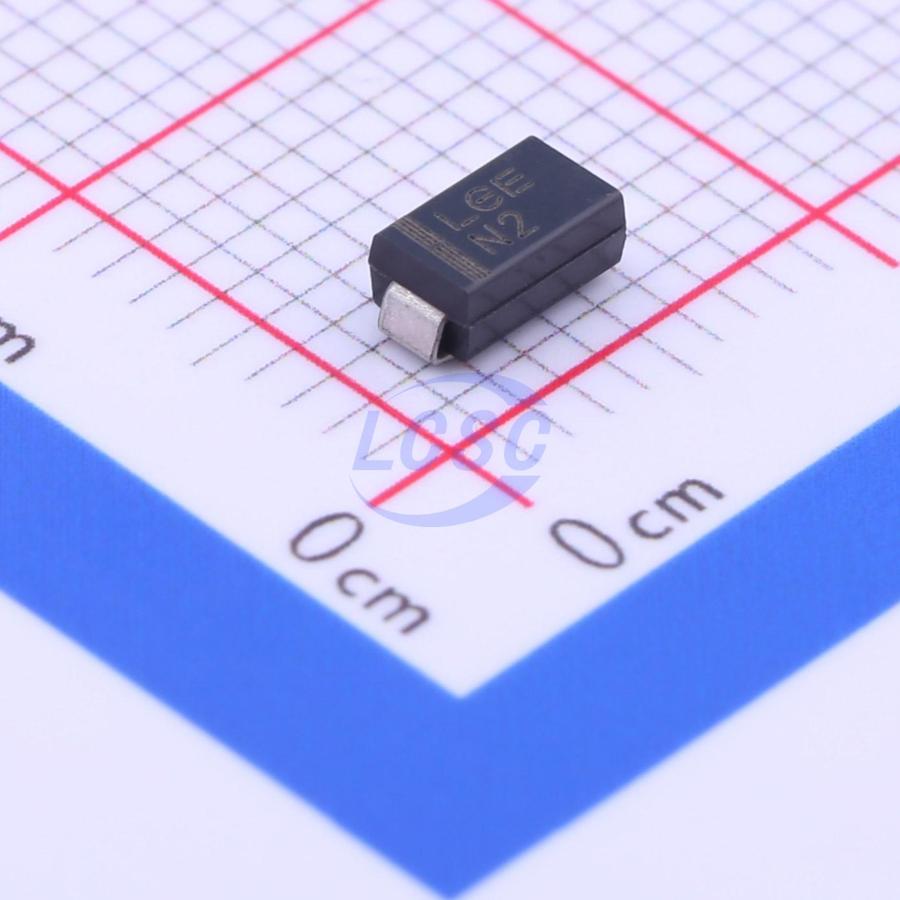

Стабилитрон 3Вт, 180V BZG03C180
У поставщика
ПроизводительLGE
У поставщиков
990 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:990 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 209,22 |
| от 21 | 197,42 |
| от 41 | 188,06 |
| от 81 | 179,84 |
| от 161 | 174,28 |
Описание
Стабилитрон BZG03C180 от LGE — мощный диод для стабилизации напряжения. Компонент рассчитан на напряжение 180 В и мощность 3 Вт, выпускается в компактном корпусе SMA (DO-214AC) для поверхностного монтажа. Подходит для защиты цепей и источников опорного напряжения в промышленной автоматике и блоках питания.
Технические характеристики
| Серия | BZG03C |
| Вес | 0.064g |
| Маркировка | G180 |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | Color band denotes cathode end |
| Упаковка | 5000/REEL |
| Carton size | 36x30.6x31cm |
| Тип устройства | Zener Diode |
| Артикул | BZG03C180 |
| Тестовый ток | 5mA |
| Junction type | Glass passivated |
| Паяемость | Wave and reflow solderable |
| Количество в коробке | 80000 |
| Прямой ток | 500mA |
| Прямое напряжение | 1.2V |
| Carton net weight | 11.00kg |
| Dimension pad max | 2.00mm |
| Dimension pad min | 1.50mm |
| Положение монтажа | any |
| Рассеиваемая мощность | 3.0W |
| Макс. U стабилитрона | 191V |
| Мин. U стабилитрона | 168V |
| Zener voltage typ | 180V |
| Dimension lead max | 0.30mm |
| Dimension lead min | 0.15mm |
| Вес брутто коробки | 12.00kg |
| Dimension width max | 2.75mm |
| Dimension width min | 2.45mm |
| Диапазон напр. стабилитрона | 168V to 191V |
| Dimension height max | 2.45mm |
| Dimension height min | 2.00mm |
| Dimension length max | 4.60mm |
| Dimension length min | 4.00mm |
| Макс. динамическое сопротивление | 400Ω |
| Dynamic resistance typ | 180Ω |
| Reverse leakage voltage | 130V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | +150°C |
| Темп. перехода мин. | -65°C |
| Power dissipation condition | at TA=100°C |
| Reverse leakage current max | 1.0mA |
| Макс. температурный коэффициент | 0.13%/K |
| Темп. коэфф. тип. | 0.09%/K |
| Peak reverse power condition | tp=100µs square wave, non-repetitive |
| Описание (англ.) | Zener Diode Independent 180V 3W Surface Mount DO-214AC(SMA) |
| Peak reverse power dissipation | 600W |
| Термосопротивление переход-среда | 150K/W |
