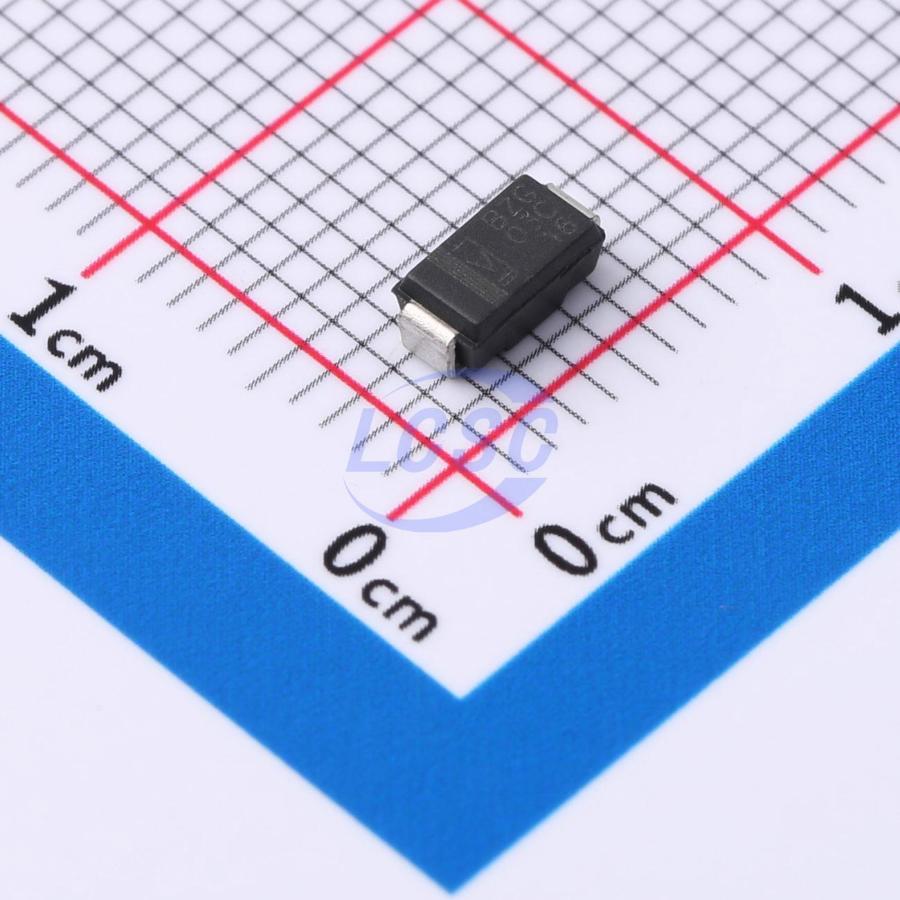

Стабилитрон 3Вт 16В BZG03C16-M3-08
У поставщика
ПроизводительVishay
У поставщиков
1 351 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:1 351 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,97 |
| от 42 | 24,44 |
| от 83 | 22,94 |
| от 165 | 21,74 |
| от 329 | 21,10 |
Описание
Стабилитрон BZG03C16-M3-08 от Vishay — мощный стабилизатор напряжения на 16 В. Рассчитан на мощность рассеивания 3 Вт, выпускается в компактном корпусе DO-214AC (SMA) для поверхностного монтажа. Подходит для защиты цепей от перенапряжения в блоках питания и промышленной автоматике.
Технические характеристики
| Серия | BZG03C-M-Series |
| Вес | 73mg |
| Корпус | DO-214AC |
| Тип монтажа | SMD |
| Полярность | Uni-directional |
| Артикул | BZG03C16-M3-08 |
| Без галогенов | Да |
| Ном. мощность | 300W |
| Тестовый ток | 25mA |
| Код заказа | BZG03C16-M3-08 |
| Квалификация | AEC-Q101 qualified available |
| Диапазон напряжений | 10V to 270V |
| Тип компонента | Zener Diode |
| Соотв. RoHS | Да |
| Прямой ток | 0.5A |
| Molding compound | UL 94 V-0 |
| Макс. U стабилитрона | 17.1V |
| Мин. U стабилитрона | 15.3V |
| Zener voltage nom | 16V |
| Test current range | 2 to 50mA |
| Макс. прямое напряжение | 1.2V |
| Taped units per reel | 1500 (7" reel) |
| Схема включения | Single |
| Working voltage range | 8.2 to 220V |
| Макс. динамическое сопротивление | 15Ω |
| Dynamic resistance min | 6Ω |
| Minimum order quantity | 6000/box |
| Breakdown voltage range | 9.4 to 251V |
| Reverse leakage voltage | 12V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Уровень чувствительности к влаге | MSL level 1 |
| Пиковая температура пайки | 260°C |
| Диап. раб. темп. | -65 to +150°C |
| Power dissipation 25k per w | 3000mW |
| Reverse leakage current max | 1µA |
| Макс. температурный коэффициент | 0.11%/K |
| Температурный коэффициент мин. | 0.06%/K |
| Power dissipation 100k per w | 1250mW |
| Описание (англ.) | Zener Diode Independent 16V 3W Surface Mount SMA(DO-214AC) |
| Non repetitive peak surge power | 600W |
| Thermal resistance junction lead | 25K/W |
| Thermal resistance junction ambient al oxide | 100K/W |
| Thermal resistance junction ambient epoxy 1a | 150K/W |
| Thermal resistance junction ambient epoxy 1b | 125K/W |
