Диод выпрямительный сборка 200В 30А
У поставщика
ПроизводительWeEn
У поставщиков
1 175 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 175 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,12 |
| от 50 | 46,00 |
| от 100 | 42,64 |
| от 200 | 40,11 |
| от 350 | 38,23 |
Описание

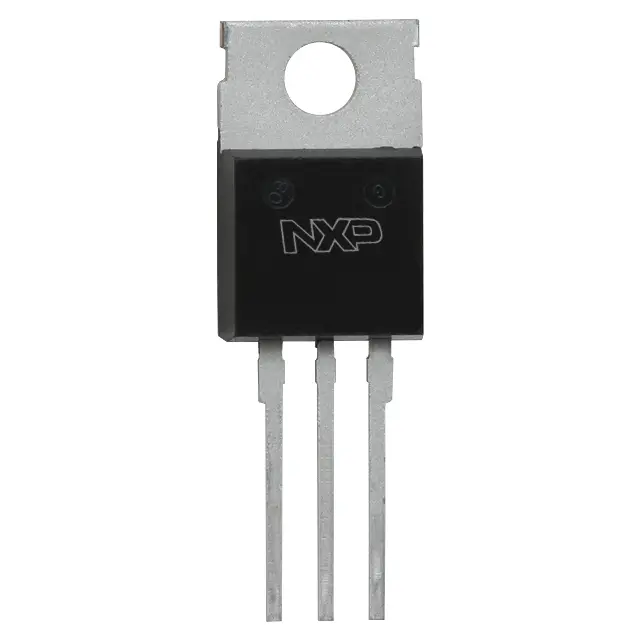

Диодная сборка BYV42E-200,127 от WeEn — это выпрямительный диод на 200 В и 30 А. Компонент выполнен в корпусе TO-220AB и предназначен для коммутации. Применяется в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| ЭСР | 8kV |
| I r | 100µA |
| T j | 150°C |
| V f | 0.85V |
| Q rr | 15nC |
| T mb | 144°C |
| T rr | 28ns |
| Тип | Rectifier diode assembly |
| V fr | 1V |
| I frm | 30A |
| Ток I_FSM | 150A |
| I rrm | 0.2A |
| I rsm | 0.2A |
| T stg | -40°C to 150°C |
| VRRM | 200V |
| V rwm | 200V |
| I o av | 30A |
| Серия | BYV42E, BYV42EB |
| I r max | 100µA |
| Корпус | TO-220AB |
| T j max | 150°C |
| T mb io | 108°C |
| V f max | 0.85V |
| V f typ | 0.78V |
| Тип монтажа | Выводной |
| Q rr max | 15nC |
| Q rr typ | 6nC |
| R th j a | 60K/W |
| T mb max | 144°C |
| V fr typ | 1V |
| I frm max | 30A |
| I fsm max | 150A |
| I rrm max | 0.2A |
| I rsm max | 0.2A |
| Кол-во выводов | 3 |
| R th j mb | 2.4K/W |
| T rr1 max | 28ns |
| T rr1 typ | 20ns |
| T rr2 max | 22ns |
| T rr2 typ | 13ns |
| T stg max | 150°C |
| T stg min | -40°C |
| V rrm max | 200V |
| V rwm max | 200V |
| I o av max | 30A |
| Описание | Dual ultrafast rugged rectifier diodes |
| Esd hbm max | 8kV |
| Артикул | BYV42E-200 |
| T mb io max | 108°C |
| V f 30a max | 1.20V |
| I r 100c max | 1mA |
| Конфигурация | Dual common cathode |
| I fsm 8 3ms max | 160A |
| V f 15a 25c max | 1.05V |
| V f 15a 150c max | 0.85V |
| R th j a sot78 max | 60K/W |
| V r continuous max | 200V |
| R th j a sot404 max | 50K/W |
| R th j mb per diode max | 2.4K/W |
| Тип упаковки | Tube (туба) |
| R th j mb both diodes max | 1.4K/W |
| Описание (англ.) | Diode Switching 200V 30A 3-Pin(3+Tab) TO-220AB Rail |
