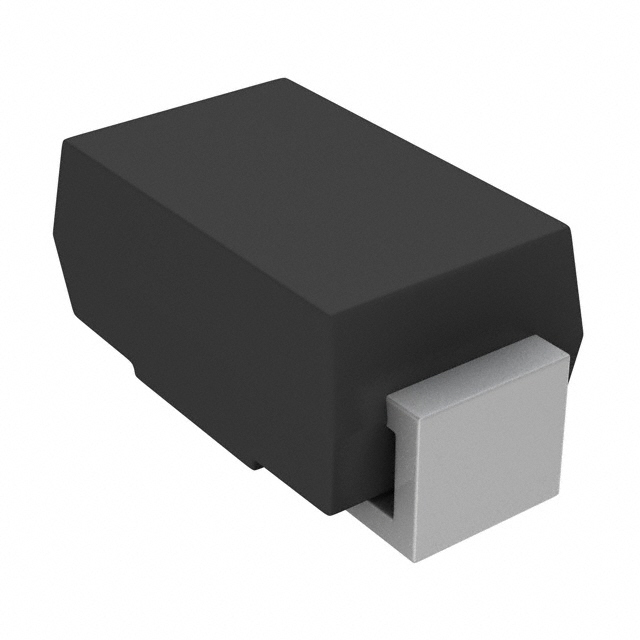

Диод SMD BYG23T-M3/TR
У поставщика
У поставщиков
1 816 шт.
Норм. уп.: 1800
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт18,09 ₽
Сумма904,50 ₽
+ доплата 490,00 ₽
В наличии1 816 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 109 — 16,22 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 904,50 ₽. До заказа без доплаты не хватает 16 395,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 904,50 ₽
Описание
Диод SMD BYG23T-M3/TR от Vishay — компактный выпрямительный компонент для поверхностного монтажа. Выдерживает обратное напряжение до 1300 В и прямой ток до 1,5 А. Подходит для импульсных блоков питания и промышленной автоматики.
Технические характеристики
| Тип монтажа | SMD |
| Корпус | DO-214AC |
| Уровень MSL | 1 |
| Тип диода | High Voltage Ultrafast Avalanche SMD Rectifier |
| Артикул | BYG23T-M3/TR |
| Без галогенов | Да |
| Материал выводов | Matte tin plated |
| Маркировка | BYG23T |
| Способ монтажа | SMD |
| Соотв. RoHS | Да |
| Энергия лавины | 5mJ |
| Макс. ширина корпуса | 2.79mm |
| Мин. ширина корпуса | 1.65mm |
| Постоянный прямой ток | 1.0A |
| Package height ref | 2.29mm |
| Макс. длина корпуса | 4.50mm |
| Мин. длина корпуса | 3.99mm |
| Пиковое прямое напряжение | 9.0V |
| Рейтинг горючести UL | UL 94 V-0 |
| Пиковая темп. оплавления | 260°C |
| Емкость перехода Тип. | 9pF |
| Forward recovery time typ | 620ns |
| Макс. время обрат. восстановления | 75ns |
| Тип. время восст. | 65ns |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 18A |
| Reverse current at 25C max | 5μA |
| Reverse current at 125C max | 50μA |
| Reverse current at 125C typ | 2.9μA |
| Макс. температура перехода | 150°C |
| Forward voltage at 1A 25C max | 1.9V |
| Forward voltage at 1A 25C typ | 1.74V |
| Forward voltage at 1A 125C max | 1.65V |
| Forward voltage at 1A 125C typ | 1.39V |
| Повторяющееся импульсное обратное напряжение | 1300V |
| Макс. темп. перехода | 150°C |
| Тепловое сопротивление переход-монтаж | 20°C/W |
| Термосопротивление переход-среда | 120°C/W |
