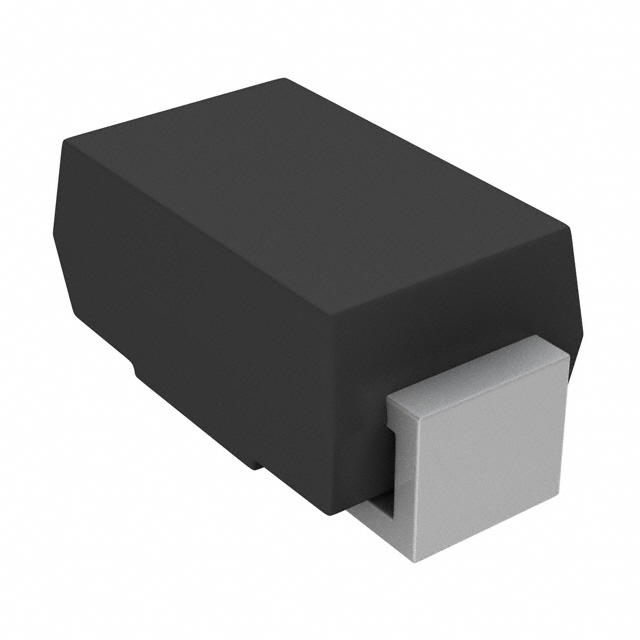

Диод быстропереключающий BYG20J-E3/TR3 / 1.5А, 600В, DO-214 (SMA)
У поставщика
ПроизводительVishay
КатегорияДиоды быстродействующие
У поставщиков
11 368 шт.
Норм. уп.: 100
Цены поставщиков
Склад 15
В наличии:6 700 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 8,05 |
Склад 13
В наличии:4 668 шт
Срок поставки: до недели
Норм. уп.: 7500
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,63 |
| от 161 | 11,14 |
| от 322 | 9,91 |
| от 643 | 8,96 |
| от 1 286 | 8,28 |
Описание
Диод быстропереключающий BYG20J-E3/TR3 от Vishay — высокоэффективный выпрямительный элемент в компактном корпусе DO-214 (SMA). Рассчитан на прямой ток до 1.5 А и обратное напряжение до 600 В, что делает его пригодным для импульсных источников питания и цепей обратного хода. Отличается сверхбыстрым временем восстановления, минимизируя потери на переключение в высокочастотных схемах.
Технические характеристики
| Серия | BYG20D, BYG20G, BYG20J |
| Тип | Быстродействующий диод |
| Ток, А | 1.5 А |
| Корпус | SMA (DO-214AC) |
| Особенности | Low profile package, Ideal for automated placement, Glass passivated pellet chip junction, Low reverse current, Soft recovery characteristics, Ultrafast reverse recovery time |
| Тип монтажа | SMD |
| Полярность | Color band denotes the cathode end |
| Уровень MSL | MSL level 1, per J-STD-020, LF maximum peak of 260 °C |
| Клеммы | Matte tin plated leads, solderable per J-STD-002 and JESD 22-B102 |
| Тип диода | Ultrafast Avalanche SMD Rectifier |
| Описание | Ultrafast Avalanche SMD Rectifier |
| Артикул | BYG20J-E3/TR3 |
| Вес ед. | 0.064g |
| Применение | High frequency rectification of power supply, inverters, converters, and freewheeling diodes for consumer, automotive, and telecommunication |
| Без галогенов | Да |
| Производитель | Vishay General Semiconductor |
| Base quantity | 7500 |
| Способ поставки | 13" diameter plastic tape and reel |
| Соотв. RoHS | Да |
| Diode variations | Single |
| AEC-Q101 | Да |
| Device marking code | BYG20J |
| Класс горючести | UL 94 V-0 |
| Напряжение, В | 600 В |
| Preferred package code | TR3 |
| Средний прямой ток | 1.5A |
| Диап. темп. хр. | -55 to +150 °C |
| Maximum dc reverse current | 1.0µA |
| Имп. прямой ток | 30A |
| Pulse energy avalanche mode | 20mJ |
| Maximum reverse recovery time | 75ns |
| Pulse energy avalanche conditions | non repetitive (inductive load switch off), I(BR)R = 1 A, TJ = 25 °C |
| Прямое напряжение | 1.3 В |
| Maximum dc reverse current at 100c | 10µA |
| Диапазон темп. перехода | -55 to +150 °C |
| Maximum dc reverse current conditions | VR = VRRM, TJ = 25 °C |
| Maximum instantaneous forward voltage | 1.4V |
| Peak forward surge current conditions | 10 ms single half sine-wave superimposed on rated load |
| Макс. повторяющееся импульсное обратное напряжение | 600V |
| Maximum reverse recovery time conditions | IF = 0.5 A, IR = 1.0 A, Irr = 0.25 A |
| Maximum instantaneous forward voltage if 1a | 1.3V |
| Тип. тепловое сопротивление переход-вывод | 25 °C/W |
| Maximum dc reverse current at 100c conditions | VR = VRRM, TJ = 100 °C |
| Тип. тепловое сопротивление переход-среда | 150 °C/W |
| Maximum instantaneous forward voltage conditions | IF = 1.5 A, TJ = 25 °C |
| Typical thermal resistance junction to ambient 2 | 125 °C/W |
| Typical thermal resistance junction to ambient 3 | 100 °C/W |
| Maximum instantaneous forward voltage if 1a conditions | IF = 1 A, TJ = 25 °C |
| Typical thermal resistance junction to ambient conditions 1 | Mounted on epoxy-glass hard tissue |
| Typical thermal resistance junction to ambient conditions 2 | Mounted on epoxy-glass hard tissue, 50 mm² 35 µm Cu |
| Typical thermal resistance junction to ambient conditions 3 | Mounted on Al-oxide-ceramic (Al2O3), 50 mm² 35 µm Cu |
