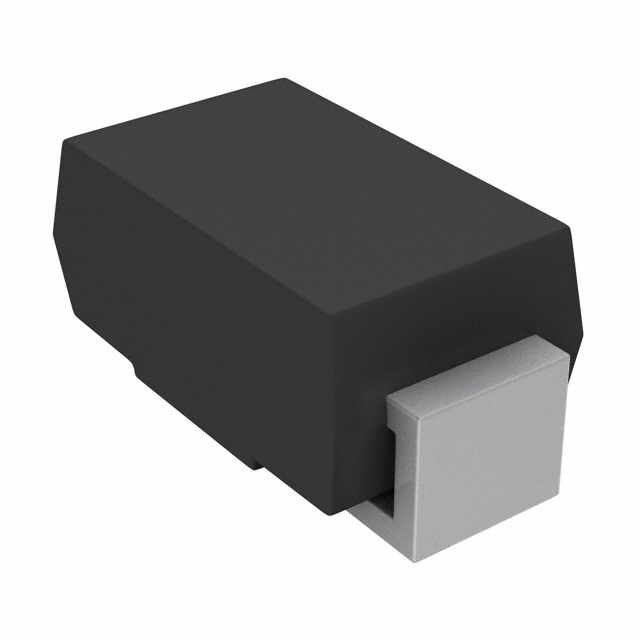

Диод SMD BYG20G-E3/TR
У поставщика
У поставщиков
8 958 шт.
Норм. уп.: 1800
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт15,44 ₽
Сумма154,40 ₽
В наличии5 400 шт
от 10 штюрлицам и ИП
от 20 — 15,04 ₽ (−3%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии3 558 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 21,49 ₽
10 шт · Склад 2 · 154,40 ₽
Описание
Диод SMD BYG20G-E3/TR от Vishay выполнен в корпусе для поверхностного монтажа. Компонент рассчитан на обратное напряжение до 400 В и прямой ток 1,5 А. Подходит для импульсных блоков питания и цепей защиты в промышленной автоматике.
Технические характеристики
| Тип | Ultrafast Avalanche SMD Rectifier |
| Корпус | SMA (DO-214AC) |
| Материал | Glass passivated pellet chip junction |
| Тип монтажа | SMD |
| Полярность | полоса катода |
| Уровень MSL | Уровень 1 |
| Кол-во выводов | 2 |
| Размеры | 4.50mm x 2.79mm x 1.52mm (LxWxH max) |
| Ёмкость | 25pF typical at 0V (from graph) |
| Покрытие выводов | Matte tin plated |
| Артикул | BYG20G-E3/TR |
| Производитель | Vishay General Semiconductor |
| Конфигурация | Single |
| Маркировка | BYG20G |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.3V at 1A, 1.4V at 1.5A (25°C) |
| Обратный ток | 1µA at 25°C (V_R=V_RRM), 10µA at 100°C |
| Энергия лавины | 20mJ |
| AEC-Q101 | Нет |
| Макс. обратное напряжение | 400V |
| Время обратного восстановления | 75ns (I_F=0.5A, I_R=1.0A, I_rr=0.25A) |
| Средний прямой ток | 1.5A |
| Пиковая температура оплавления | 260°C |
| Макс. темп. перехода | 150°C |
| Характеристики восстановления | Ultrafast, soft recovery |
| Диап. темп. хр. | -55°C to 150°C |
| Импульсный прямой ток, пиковый | 30A |
| Диап. раб. темп. | -55°C to 150°C |
| Тепловое сопротивление переход-вывод | 25°C/W |
| Термосопротивление переход-среда | 125°C/W (typical, epoxy-glass with 50mm² Cu) |
