Диод импульсный 1кВ 5A автомобильного применения 2-Pin лента в коробке
У поставщика
ПроизводительDIOTEC
У поставщиков
601 шт.
Норм. уп.: 1250
Цены поставщиков
Склад 13
В наличии:601 шт
Срок поставки: до недели
Норм. уп.: 1250
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,13 |
| от 47 | 13,42 |
| от 94 | 12,51 |
| от 187 | 11,42 |
| от 374 | 10,44 |
Описание

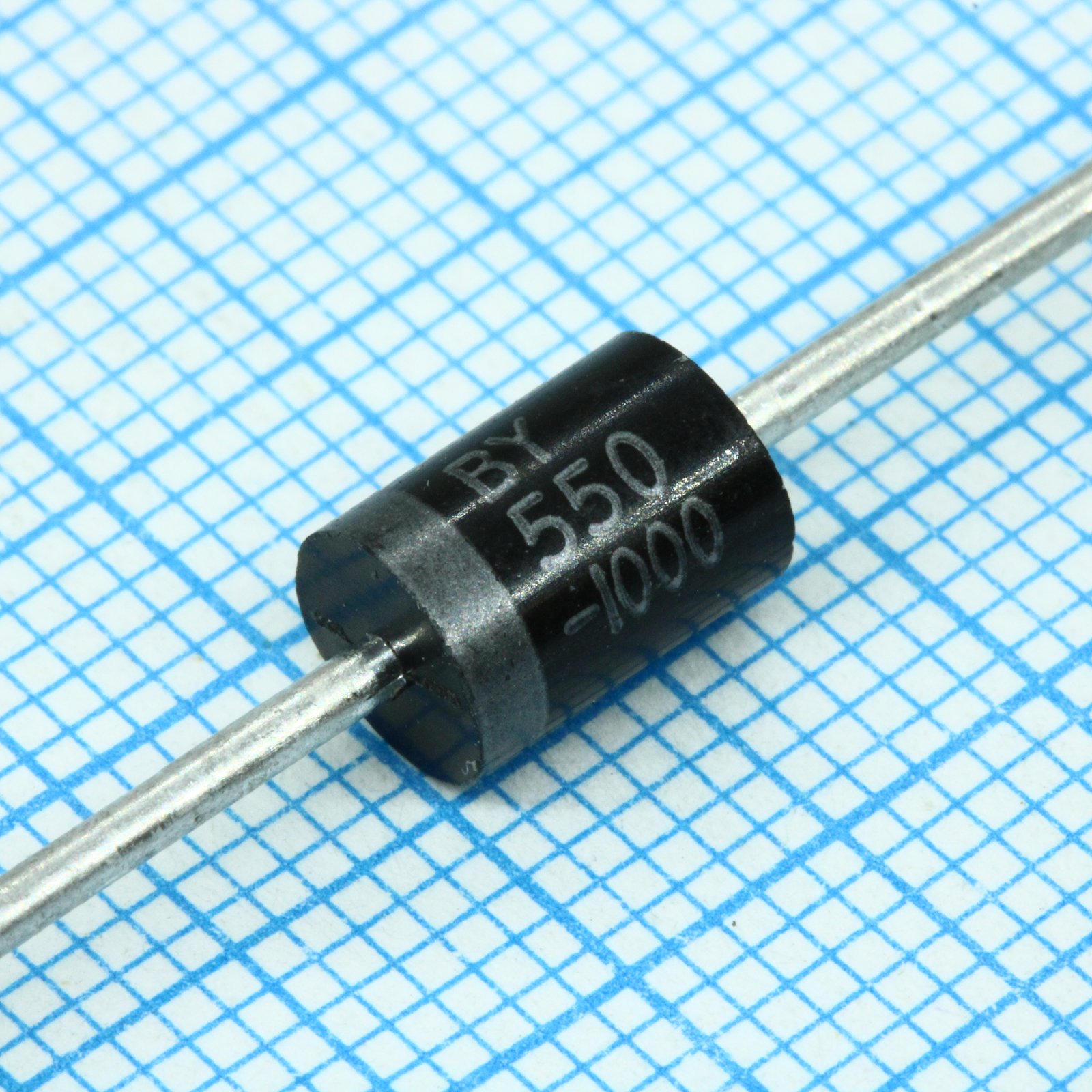

Импульсный диод BY550-1000 от DIOTEC рассчитан на напряжение до 1 кВ и прямой ток 5 А. Компонент выполнен в прочном корпусе DO-201AD и поставляется в ленте в коробке (Ammo Pack). Подходит для применения в автомобильной электронике и цепях с высокими импульсными нагрузками.
Технические характеристики
| Тип | BY550-1000 |
| Grade | Commercial |
| Серия | BY550-50 ... BY550-1000 |
| Вес | 1.15g |
| Корпус | DO-201AD |
| Тип монтажа | THT |
| Упаковка | Taped in ammo pack 1250 |
| Размеры | Ø 5.4 ±0.1 mm x 7.5 mm |
| Описание | Standard Recovery Rectifier Diode |
| Применение | 50/60 Hz Mains Rectification, Power Supplies, Polarity Protection |
| Материал корпуса | UL 94V-0 |
| Диаметр вывода | Ø 1.2 ±0.05 mm |
| Соотв. RoHS | Да |
| Прямое напряжение | < 1.0V |
| Ток утечки | < 5µA |
| REACH | Да |
| Номинал плавкой вставки | 240 A²s |
| Solder conditions | 260°C/10s |
| Время обратного восстановления | 1500ns |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Прямое напряжение | T_j = 25°C, I_F = 5A |
| Leakage current condition | T_j = 25°C, V_R = V_RRM |
| Диап. темп. хр. | -50...+175°C |
| Диапазон темп. перехода | -50...+175°C |
| Имп. прямой ток | 220/240A |
| Surge peak reverse voltage | 1000V |
| Conflict minerals compliant | Да |
| Rating for fusing condition | t < 10 ms, T_A = 25°C |
| Тип. емкость перехода | 40pF |
| Описание (англ.) | Diode Switching 1KV 5A Automotive 2-Pin Ammo |
| Повторяющийся пиковый прямой ток | 44A |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Reverse recovery time condition | I_F = 0.5A through/über I_R = 1A to I_R = 0.25A |
| Peak forward surge current condition | 50/60 Hz half sine-wave, T_A = 25°C |
| Thermal resistance junction to leads | < 10 K/W |
| Max average forward rectified current | 5A |
| Typical junction capacitance condition | V_R = 4V |
| Repetitive peak forward current condition | f > 15 Hz |
| Thermal resistance junction to ambient air | < 25 K/W |
| Max average forward rectified current condition | T_A = 50°C, R-load |
