Диод BY255P-E3/54
У поставщика
У поставщиков
2 697 шт.
Норм. уп.: 1400
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт8,05 ₽
дешевле всех
Сумма805,00 ₽
В наличии1 400 шт
от 100 штюрлицам и ИП
Склад 13срок до недели
Цена за шт16,67 ₽
Сумма1 667,00 ₽
+ доплата 490,00 ₽
В наличии1 297 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 141 — 15,35 ₽ (−8%)
100 шт · Склад 2 · 805,00 ₽
Описание

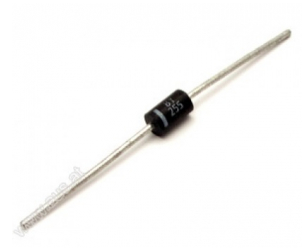

Выпрямительный диод Vishay BY255P-E3/54 в выводном корпусе. Рассчитан на максимальное обратное напряжение до 400 В и прямой ток до 3 А. Подходит для блоков питания и выпрямителей в бытовой и промышленной электронике.
Технические характеристики
| Корпус | DO-201AD |
| Тип монтажа | Выводной |
| Полярность | Цветная полоса обозначает конец катода |
| Без свинца | RoHS-compliant (E3 suffix) |
| Размеры | Длина корпуса: 0.285 to 0.375 in (7.2 to 9.5 mm); Диаметр корпуса: 0.190 to 0.210 in (4.8 to 5.3 mm); Диаметр вывода: 0.048 to 0.052 in (1.22 to 1.32 mm); Длина вывода мин.: 1.0 in (25.4 mm) |
| Тип диода | general purpose plastic rectifier |
| Пайка погружением | 275°C max, 10s per JESD 22-B106 |
| Артикул | BY255P-E3/54 |
| Тест на усы | JESD 201 class 1A |
| Макс. среднекв. напряжение | 910V |
| Покрытие выводов | matte tin plated leads, solderable per J-STD-002 and JESD 22-B102 |
| Варианты диодов | single die |
| AEC-Q101 | Нет |
| Класс горючести | UL 94 V-0 |
| Макс. DC блокирующее напряжение | 1300V |
| Макс. время обратного восстановления | 3.0μs |
| Диап. темп. хр. | -55 to +150°C |
| Частота измерения ёмкости | 1MHz |
| Имп. прямой ток | 150A (10 ms single half sine-wave) |
| Тип. емкость перехода | 40pF at 4.0V, 1MHz |
| Макс. мгновенное прямое напряжение | 1.1V at 3.0A |
| Макс. импульсное обратное напряжение | 1300V |
| Тепловое сопротивление переход-вывод | 10°C/W (0.375" lead length, PCB mounted) |
| Диапазон темп. перехода | -55 to +150°C |
| Макс. средний выпрямленный прямой ток | 3.0A (10 mm lead length) |
| Термосопротивление переход-среда | 20°C/W (0.375" lead length, PCB mounted) |
| Макс. обратный ток при полной нагрузке, средний за цикл | 100μA (10 mm lead length) |
| Max reverse current at rated dc blocking voltage 25C | 5.0μA |
