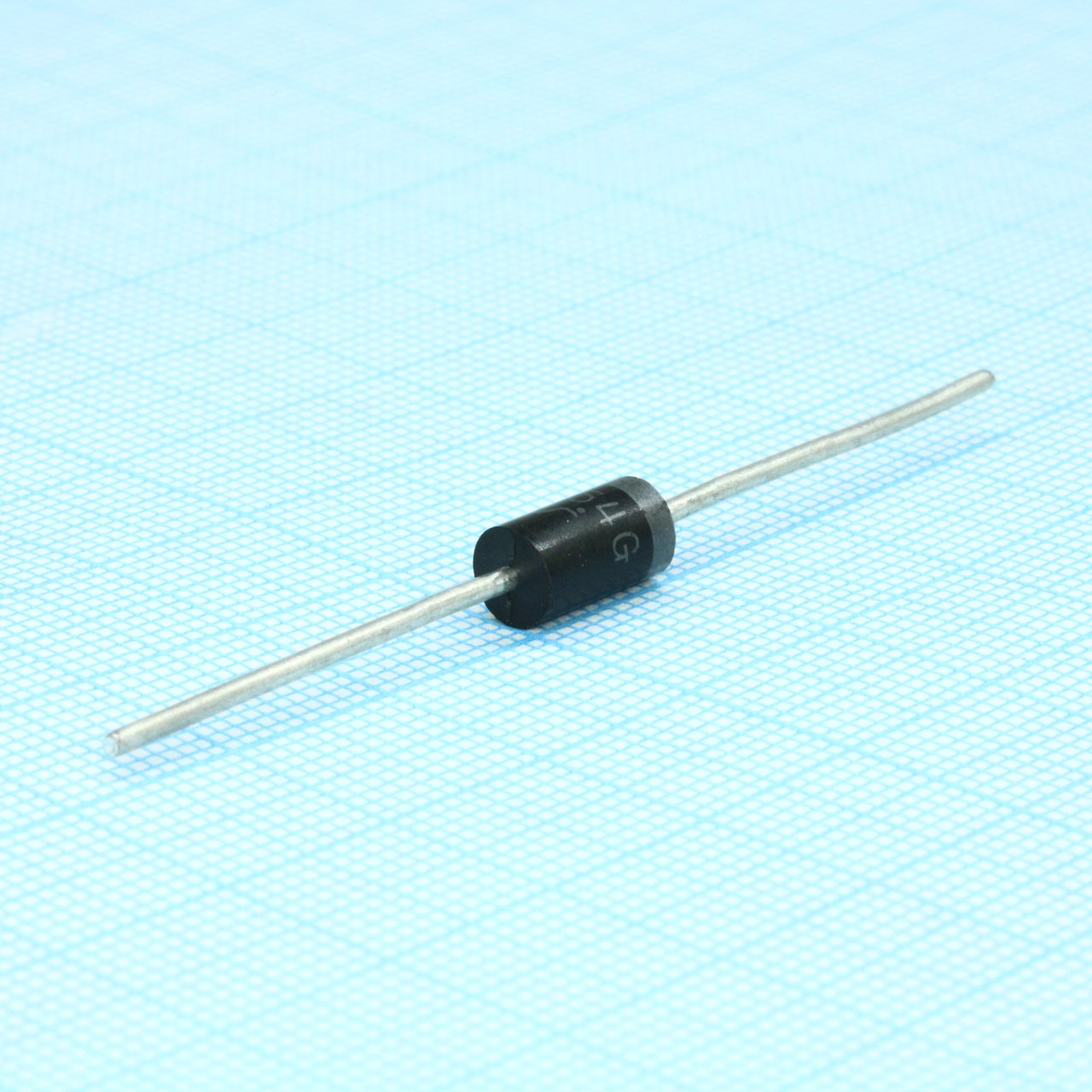

Диод общего применения 800В 3A DO201AD
У поставщика
ПроизводительYangjie
У поставщиков
1 358 шт.
Норм. уп.: 1250
Цены поставщиков
Склад 13
В наличии:1 358 шт
Срок поставки: до недели
Норм. уп.: 1250
Минимальная партия: 140 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,98 |
| от 115 | 4,54 |
| от 229 | 4,11 |
| от 458 | 3,68 |
| от 916 | 3,35 |
Описание
Выпрямительный диод общего назначения BY254G от Yangjie. Компонент рассчитан на обратное напряжение до 800 В и средний прямой ток 3 А, выпускается в прочном корпусе DO-201AD для монтажа в отверстия. Подходит для блоков питания, выпрямителей и цепей защиты в промышленной и бытовой электронике.
Технические характеристики
| RoHS | RoHS compliant |
| Корпус | DO-201AD |
| Тип монтажа | THT |
| Полярность | Color band denotes cathode end |
| Компонент | BY254G |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Длина корпуса | 8.50 to 9.50mm |
| Описание | General Purpose Rectifier |
| Общая длина | 25.4mm min |
| Диаметр корпуса | 5.00 to 5.60mm |
| Размеры мм | A: 8.50-9.50; B: 5.00-5.60; C: 25.4 min; D: 1.20-1.30 |
| Диаметр вывода | 1.20 to 1.30mm |
| Материал выводов | Tin plated |
| Соотв. RoHS | Да |
| Molding compound | UL 94 V-0 flammability rating |
| Device marking code | BY254G |
| Имп. ток прямо | 200A |
| Рейтинг горючести UL | UL 94 V-0 |
| Средний прямой ток | 3.0A |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
| Max dc reverse current 25c | 2.5µA |
| Max dc reverse current 100c | 50µA |
| Тип. емкость перехода | 40pF |
| Повторяющееся импульсное обратное напряжение | 800V |
| Max instantaneous forward voltage | 1.1V |
| Maximum dc reverse current at 25c | 2.5uA |
| Maximum dc reverse current at 100c | 50uA |
| Неповторяющийся импульсный прямой ток | 200A |
| Термосопротивление переход-среда | 30°C/W |
| Maximum instantaneous forward voltage drop | 1.1V at 3.0A |
