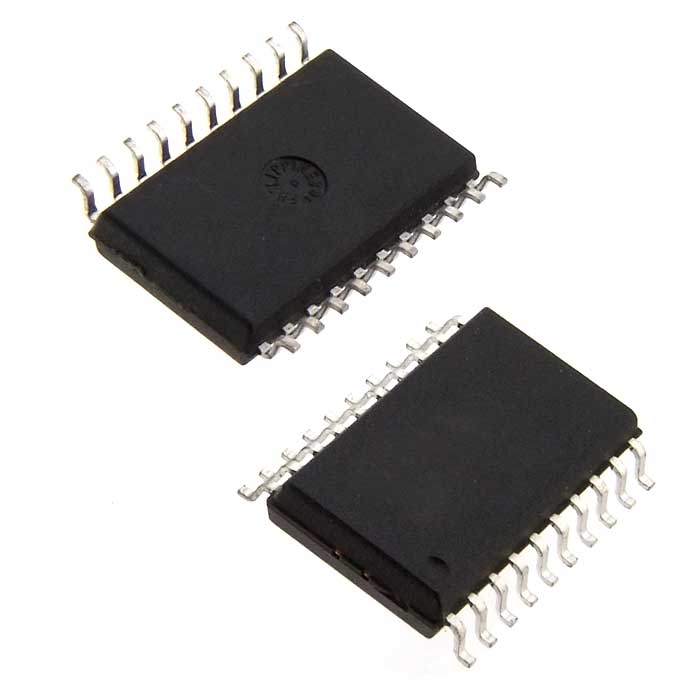

Микросхема BTS724GXUMA1
У поставщика
У поставщиков
130 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:130 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 274,56 |
| от 5 | 274,56 |
Описание
Микросхема BTS724GXUMA1 производства Infineon представляет собой сдвоенный высокоинтегрированный силовой ключ (Power Switch) с защитой. Компонент предназначен для коммутации нагрузок в автомобильных и промышленных системах, обеспечивая диагностику и защиту от короткого замыкания. Относится к семейству PROFET, что гарантирует надежную работу в условиях повышенных температур и вибраций.
Технические характеристики
| Тип | High-side power switch |
| Ток, А | 4.5 A |
| Маркировка | BTS441T |
| Корпус | DSO-20 |
| Особенности | N channel vertical power FET with charge pump, CMOS compatible input, Very low standby current, Optimized static EMC, Fast demagnetization of inductive loads, Stable behavior at undervoltage, Green Product (RoHS compliant), AEC Qualified |
| Тип монтажа | SMD |
| Технология | Smart SIPMOS |
| Ограничение тока | 65A |
| Esd hbm input | 1.0kV |
| Название компонента | BTS441TG |
| Voltage input dc | -10V to +16V |
| Температура хранения | -55°C to +150°C |
| Current input pin dc | ±2.0mA |
| Current load nominal | 21A |
| Power dissipation dc | 125W (Tc≤25°C) |
| Функции защиты | Short circuit protection, Current limitation (65A), Overload protection, Thermal shutdown, Overvoltage protection (including load dump) with external GND resistor, Reverse battery protection with external GND resistor, Loss of ground and loss of Vbb protection, ESD protection |
| Напряжение, В | 34 V |
| Рабочая температура | -40°C to +150°C |
| Voltage supply operating | 4.75V to 41V |
| Esd hbm output to other pins | 8.0kV |
| Resistance on state max 150C | 20mΩ |
| Voltage load dump protection | 60V |
| Voltage supply max overvoltage | 43V |
| Тепловое сопр. переход-корпус | ≤1 K/W |
| Inductance max switchable single pulse | 2.1mH (Vbb=12V, Tj=150°C, IL=21A, RL=0Ω) |
| Thermal resistance junction ambient smd pcb | ≤33 K/W |
| Thermal resistance junction ambient free air | ≤75 K/W |
| Voltage supply full short circuit protection | 34V (Tj=-40 to +150°C) |
