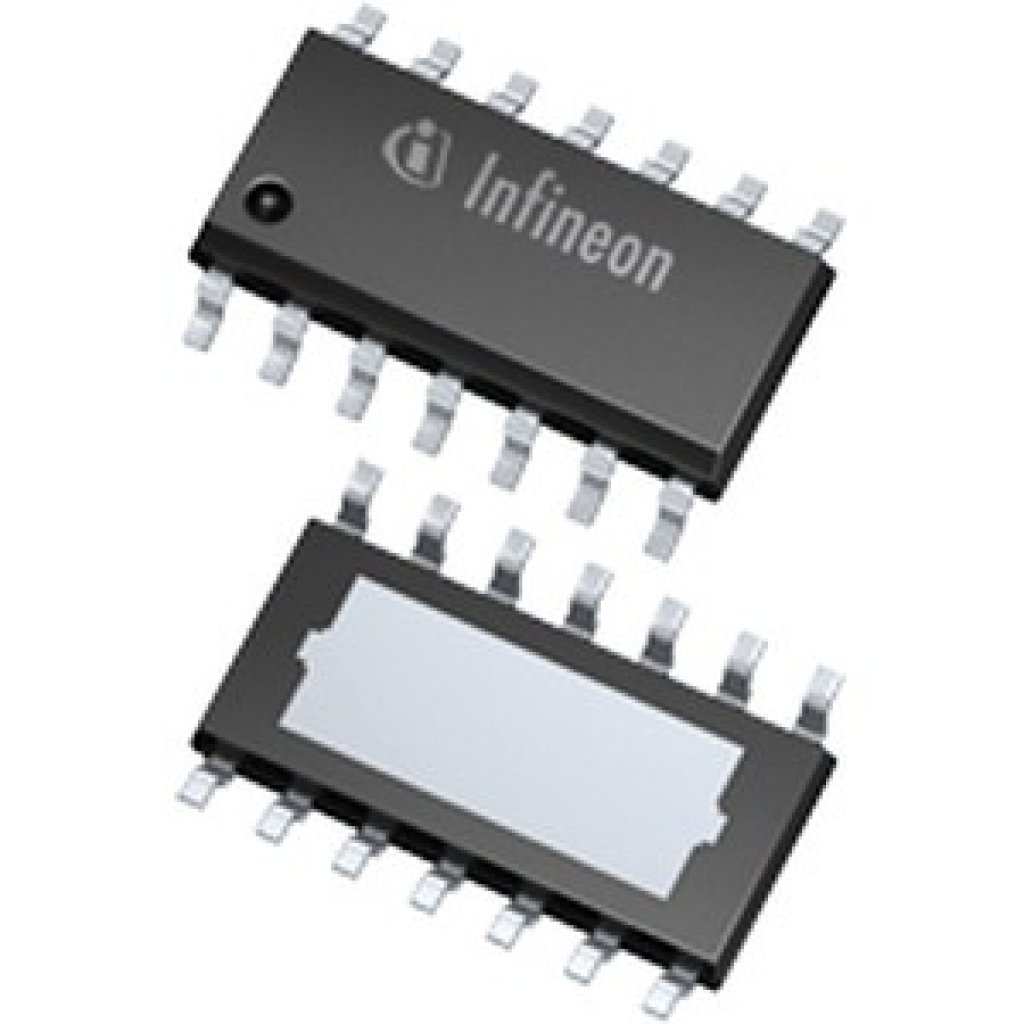

Микросхема BTS723GWXUMA1
У поставщика
У поставщиков
10 957 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:10 957 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 343,65 |
| от 26 | 327,20 |
| от 51 | 316,18 |
| от 101 | 306,50 |
| от 201 | 299,94 |
Описание
Микросхема BTS723GWXUMA1 от Infineon представляет собой сдвоенный высокоинтегрированный силовой ключ (HITFET) с защитой. Предназначена для коммутации нагрузок в автомобильных и промышленных системах, обеспечивая диагностику и защиту от перегрузок. Отличается низким сопротивлением открытого канала и компактным исполнением.
Технические характеристики
| Особенности | Ограничение тока: Да; ESD protection: Да; Тепловая защита: Да; Защита от перегр.: Да; Ground loss protection: Да; Защита от КЗ: Да; Inductive load switch off: Да; Reverse battery protection: Да; Embedded analog measurement: Да; Fast demagnetization of inductive loads: Да; Logic ground isolated from power ground: Да |
| Корпус | P-DSO14 |
| Product summary | Корпус: PG-DSO14; Тип монтажа: SMD; On resistance: 120mΩ; Номинальный ток: 6A; Ток в режиме ожидания: 2µA; Макс. рабочее напряжение: 40V; Min operating voltage: 4.5V; Защита от перенапряжения: 42V; Short circuit current limit: 20A |
| Additional specs | RoHS: Да; Соответствие: AEC-Q100; Тип выхода: high-side switch; Логическое семейство: CMOS; Количество каналов: 1; Diagnostic features: open load detection, current sense; Защита: short circuit, overload, overvoltage, reverse battery, inductive load |
| Темп. диапазон | Темп. хранения: -55°C to 150°C; Раб. температура: -40°C to 150°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Mechanical specifications | Шаг: 1.27mm; Вес: 0.1g; Lead count: 14; Тип корпуса: PG-DSO14; Размеры упаковки: 8.75mm x 4mm x 1.75mm |
| Электрические характеристики | Вх. ток: 10µA; On resistance: 120mΩ; Ток в режиме ожидания: 2µA; Input low voltage: 0.8V; Input high voltage: 2V; Output clamp energy: 1J; Output voltage drop: 0.5V; Nominal load current: 6A; Ток утечки вых.: 2µA; Защита от перенапряжения: 42V; Макс. частота переключения: 1kHz; Диап. раб. напр.: 4.5V to 40V; Reverse voltage protection: 42V; Short circuit current limit: 20A; Темп. тепловой защиты: 150°C; Тепловое сопр. переход-корпус: 40K/W |
| Описание (англ.) | Power Switch Hi Side 2.5A Automotive 14-Pin DSO T/R |
