Ключ силовой с ограничением тока 5А 4 входа 4 выхода автомобильного применения 24-Pin TSDSO EP лента на катушке
У поставщика
ПроизводительInfineon
КатегорияМикросхемы
У поставщиков
335 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:335 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 511,41 |
| от 10 | 486,02 |
| от 20 | 465,88 |
| от 39 | 448,17 |
| от 78 | 436,18 |
Описание

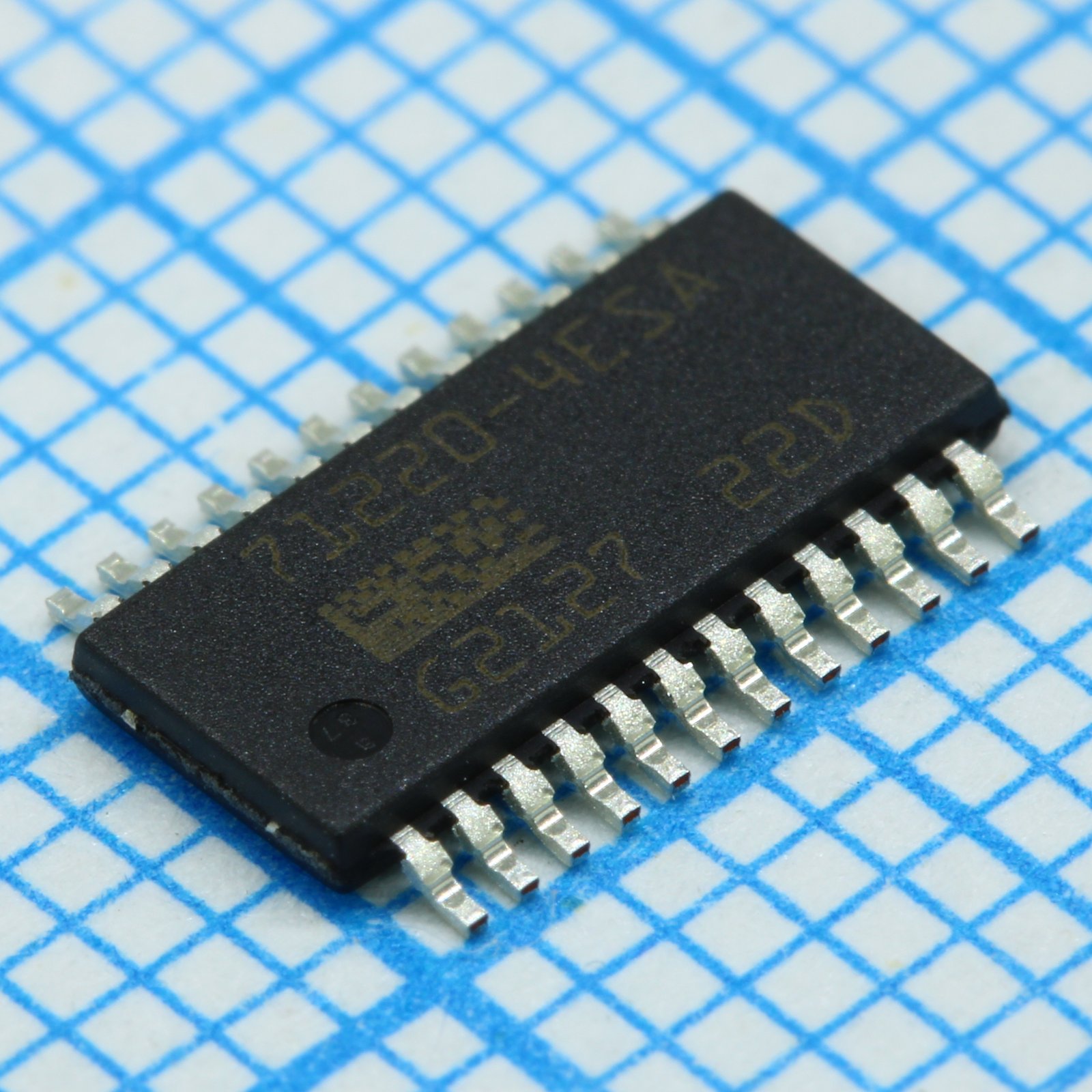

Infineon BTS71220-4ESA — это силовой ключ с ограничением тока для автомобильной электроники. Микросхема имеет 4 входа и 4 выхода, поддерживает ток до 5 А и выпускается в компактном корпусе TSDSO24-EP. Компонент соответствует стандарту AEC-Q100 и применяется в автомобильных системах управления нагрузками.
Технические характеристики
| Корпус | TSDSO24-EP |
| Тип монтажа | SMD |
| Esd hbm all pins | 2kV |
| Is pin current max | 25mA |
| Количество каналов | 4 |
| Product validation | AEC-Q100 Grade 1 |
| Gnd pin current max | 50mA |
| Макс. рабочее напряжение | 28V |
| Digital supply voltage | 3.3V or 5V |
| Sleep mode current max | 0.7µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Digital input current max | 2mA |
| Диап. темп. хр. | -55°C to 150°C |
| Digital output current max | 1mA |
| Диапазон темп. перехода | -40°C to 150°C |
| Мин. защита от перенапряжения | 35V |
| Serial clock frequency max | 5MHz |
| Vdd pin current reverse max | 30mA |
| Active operative current max | 7mA |
| Load dump voltage suppressed | 35V |
| Reverse polarity voltage max | -16V |
| Описание (англ.) | Current Limit SW 4-IN 4-OUT to 5A Automotive AEC-Q100 24-Pin TSDSO EP T/R |
| Operating voltage min cranking | 3.1V |
| Operating voltage min switch on | 4.1V |
| Current sense ratio ch0 3 typical | 5000 |
| Current sense ratio ch1 2 typical | 2000 |
| Digital input current reverse max | 10mA |
| Nominal load current ch0 3 at 85c | 5A |
| Nominal load current ch1 2 at 85c | 3A |
| Digital output current reverse max | 1mA |
| On state resistance ch0 3 max 150c | 16.5mΩ |
| On state resistance ch1 2 max 150c | 38mΩ |
