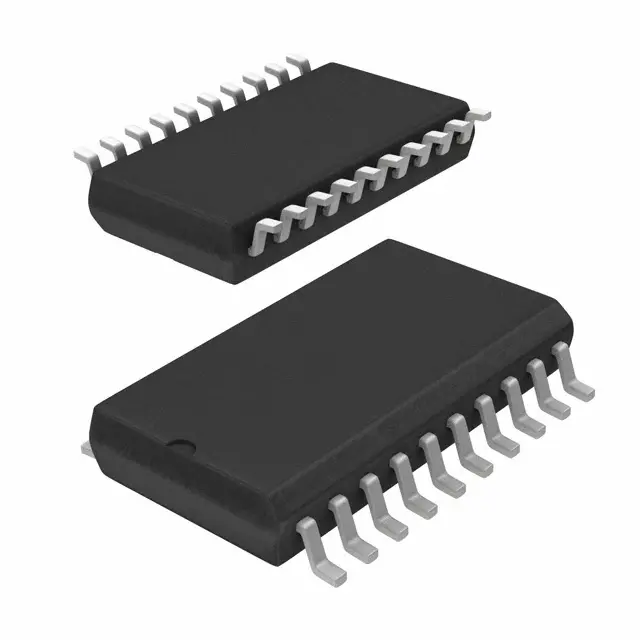

Микросхема BTS711L1XUMA1
У поставщика
У поставщиков
205 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт605,12 ₽
Сумма605,12 ₽
+ доплата 490,00 ₽
В наличии205 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 9 — 575,90 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 605,12 ₽. До заказа без доплаты не хватает 16 694,88 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 605,12 ₽
Описание
Микросхема BTS711L1XUMA1 от Infineon представляет собой высокоинтегрированный силовой коммутатор. Компонент предназначен для управления нагрузками в автомобильных и промышленных системах. Отличается встроенной защитой от короткого замыкания и перегрева, что обеспечивает надежную работу в жестких условиях эксплуатации.
Технические характеристики
| Класс | Automotive |
| Корпус | PG-DSO-20 |
| Особенности | Auto Restart, Status Flag |
| Тип монтажа | SMD |
| Интерфейс | On/Off |
| Кол-во выводов | 20 |
| Тип входа | Non-Inverting |
| Гистерезис | Да |
| Тип выхода | N-канальный |
| Тип переключателя | общего назначения |
| Входная логика | CMOS compatible |
| Артикул | BTS711L1XUMA1 |
| Сопротивление открытого канала, тип. | 165mOhm |
| Автоперезапуск | Да |
| Тип монтажа | поверхностный монтаж |
| Квалификация | AEC-Q100 |
| Квалификация AEC | Да |
| Корпус | 20-SOIC (0.295", 7.50mm Width) |
| Напряжение нагрузки | 5V ~ 34V |
| Защита от ЭСР | Да |
| Соотв. RoHS | Да |
| Описание | Power Switch ICs - Power Distribution SMART 4-CH HI-SIDE PWR SWITCH |
| Число выходов | 4 |
| Diagnostic output | open drain |
| Количество каналов | 4 |
| Макс. напр. пит. | 34V |
| Мин. напр. пит. | 5.0V |
| Open load detection | in ON-state |
| Конфигурация выхода | High Side |
| Соотношение вход/выход | 1:1 |
| Защита от выброса нагрузки | 60V |
| Отключение при перенапряжении | Да |
| Рабочая температура | -40°C ~ 150°C (TJ) |
| Отключение при пониж. напряжении | Да |
| Выходной ток, макс. | 1.7A |
| Loss of vbb protection | Да |
| Защита от перенапряжения | 43V |
| Корпус по производителю | PG-DSO-20-31 |
| Тип. сопротивление открытого состояния | 200mΩ |
| Loss of ground protection | Да |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Напряжение питания (Vcc/Vdd) | Not Required |
| Защита от обратной полярности | Да |
| Current limitation per channel | 4A |
| Nominal load current per channel | 1.9A |
