Описание

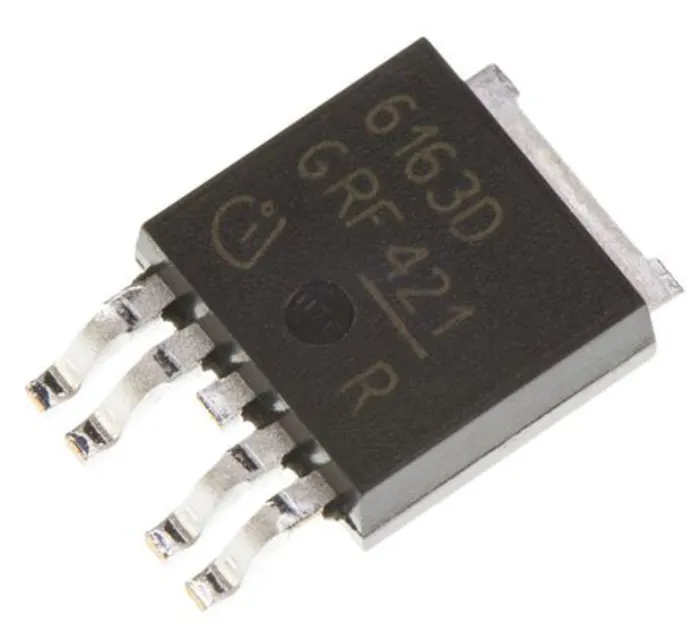

Силовой ключ BTS6163D от Infineon — это высокоточный коммутатор верхнего плеча для автомобильных систем. Работает с током до 5,5 А, выпускается в компактном корпусе PG-TO252-5-11 (D-Pak-5). Подходит для управления нагрузками в автомобильной электронике, например, в системах освещения и бортовых контроллерах.
Технические характеристики
| Корпус | PG-TO252-5-11 (DPAK 5 pin) |
| Тип монтажа | SMD |
| Slew rate on | 0.65V/µs to 1.0V/µs |
| Время включения | 150µs to 300µs |
| Aec qualified | Да |
| Green product | Да |
| Slew rate off | 0.65V/µs to 1.2V/µs |
| Время выключения | 200µs to 550µs |
| Esd capability | 3kV |
| Номинальный ток | 5.5A |
| Ток в режиме ожидания | 3µA to 14µA |
| Iso load current | 17A |
| Load current iso | 17A |
| Slew rate on max | 1.0V/µs |
| Slew rate on typ | 0.65V/µs |
| Тепловая защита | Да |
| Макс. время включения | 300µs |
| Время включения тип. | 150µs |
| Load dump voltage | 70V |
| Рабочее напряжение | 5.5...62V |
| Рассеиваемая мощность | 59W |
| Slew rate off max | 1.2V/µs |
| Slew rate off typ | 0.65V/µs |
| Макс. время выключения | 550µs |
| Время выкл. тип. | 200µs |
| Current limitation | Да |
| Макс. ток дежурного режима | 14µA |
| Standby current typ | 3µA |
| Load dump protection | 70V |
| Power dissipation dc | 59W |
| Макс. рабочее напряжение | 62V |
| Мин. раб. напр. | 5.5V |
| Отключение при пониж. напряжении | 2.5V to 3.5V |
| Loss of vbb protection | Да |
| Защита от перенапряжения | Да |
| Integrated vbb resistor | 100Ω to 150Ω |
| On state resistance max | 25mΩ |
| On state resistance min | 16mΩ |
| On state resistance typ | 20mΩ |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input pin current dc max | +15mA, -120mA |
| On resistance max 12 24v | 20mΩ |
| On resistance typ 12 24v | 16mΩ |
| Sense pin current dc max | +15mA, -120mA |
| Защита от КЗ | Да |
| Loss of ground protection | Да |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -55...150°C |
| Undervoltage shutdown max | 3.5V |
| Undervoltage shutdown min | 2.5V |
| Overvoltage protection max | 73V |
| Мин. защита от перенапряжения | 68V |
| Reverse battery protection | Да |
| Thermal resistance pcb smd | 45K/W to 55K/W |
| Integrated resistor vbb max | 150Ω |
| Integrated resistor vbb min | 100Ω |
| Диап. раб. темп. | -40...150°C |
| Reverse battery voltage max | 16V |
| Описание (англ.) | Power Switch Hi Side 5.5A Automotive |
| Output current limit at 6v typ | 80A |
| Output voltage drop small load | 40mV to 65mV |
| Output current limit at 12v typ | 70A |
| Output current limit at 18v typ | 50A |
| Output current limit at 24v typ | 40A |
| Output current limit at 30v typ | 30A |
| Output current limit at 45v typ | 22A |
| Short circuit current limit max | 100A |
| Short circuit current limit min | 40A |
| Short circuit current limit typ | 70A |
| Inductive load switch off energy | 0.25J |
| Тепловое сопр. переход-корпус | 1.1K/W |
| Output voltage drop at small load | 40...65mV |
| Short circuit current limit 12v typ | 70A |
| Тепловое сопротивление переход-среда | 80K/W |
| Input voltage slew rate self limited | self-limited V/µs |
| Input voltage slew rate above 16v max | 20V/µs |
| Turn on delay after inverse operation | 1ms |
| Thermal resistance junction ambient smd | 45...55K/W |
| Thermal resistance junction ambient typ | 80K/W |
