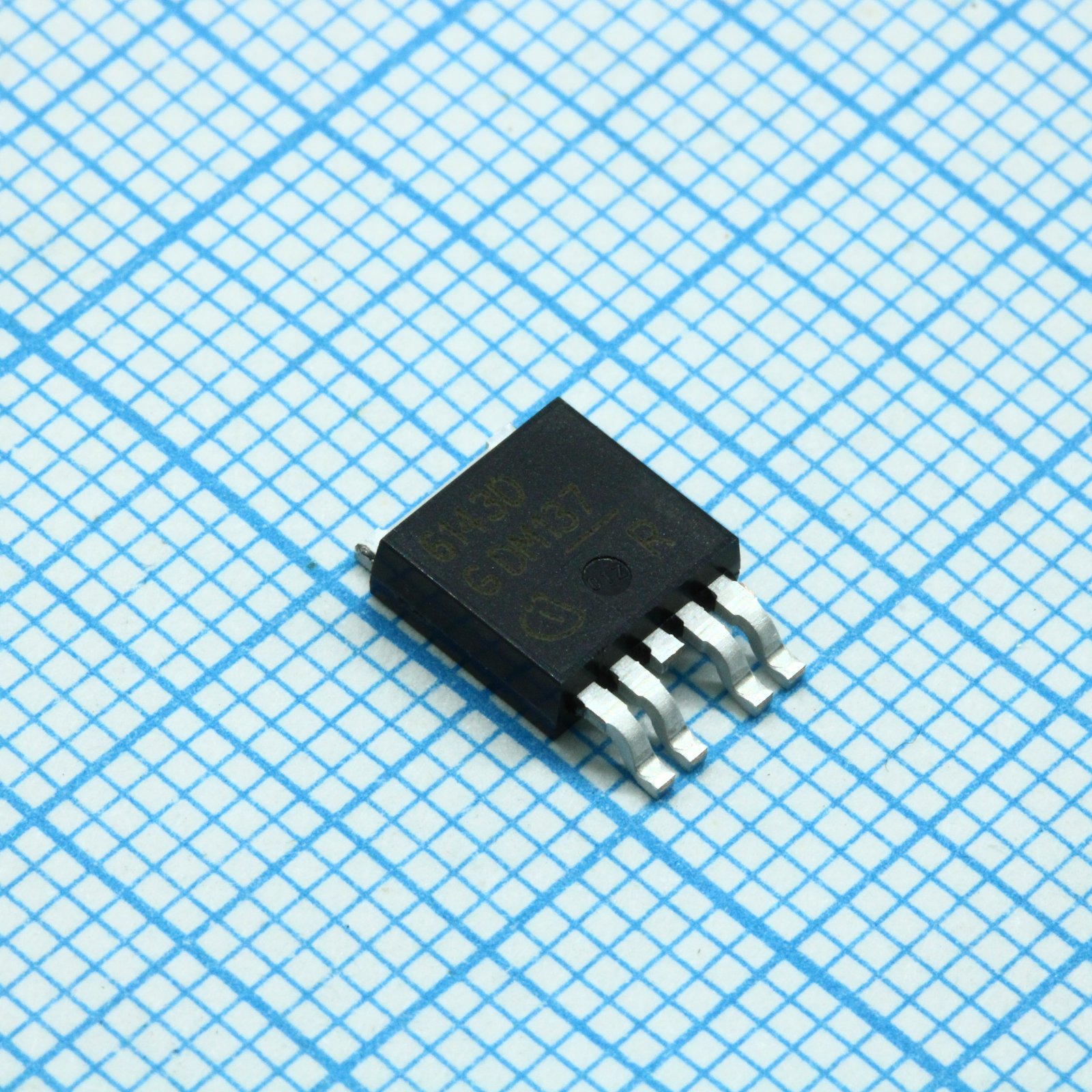

Микросхема BTS6143D
У поставщика
У поставщиков
8 553 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:6 043 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 167,00 |
| от 50 | 157,91 |
| от 99 | 151,82 |
| от 197 | 146,46 |
| от 393 | 142,85 |
Склад 38
В наличии:2 510 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 191,63 |
Описание
Микросхема BTS6143D производства Infineon представляет собой силовой ключ с защитой, предназначенный для коммутации нагрузок в автомобильных и промышленных системах. Относится к семейству PROFET, обеспечивая диагностику и защиту от короткого замыкания, перегрева и обрыва нагрузки. Применяется для управления лампами, соленоидами и другими резистивными и индуктивными нагрузками.
Технические характеристики
| Корпус | PG-TO252-5-11 (D-Pak-5) |
| Особенности | Reverse battery protection, Short circuit protection with latch, Current limitation, Overload protection, Thermal shutdown with restart, Overvoltage protection, Loss of ground protection, Loss of Vbb protection, Very low standby current, Fast demagnetisation of inductive loads, ESD protection, Optimized static EMC, Green Product (RoHS compliant), AEC qualified, Proportional load current sense |
| Тип монтажа | SMD |
| Описание | Smart Highside Power Switch |
| Package alt | DPAK 5 pin |
| Артикул | BTS6143D |
| Применение | Power switch with current sense diagnostic feedback for 12V and 24V DC grounded loads, All types of resistive, inductive and capacitive loads, Replaces electromechanical relays, fuses and discrete circuits |
| Номинальный ток | 8A |
| Load current iso | 33A |
| Slew rate on max | 0.5V/us |
| Slew rate on typ | 0.3V/us |
| Макс. время включения | 500us |
| Время включения тип. | 250us |
| Slew rate off max | 0.6V/us |
| Slew rate off typ | 0.3V/us |
| Макс. время выключения | 500us |
| Время выкл. тип. | 250us |
| Current limitation | 75A |
| Esd capability hbm | 3.0kV |
| Макс. напр. пит. | 38V |
| Input current dc max | +15mA |
| Input current dc min | -120mA |
| Load dump protection | 45V |
| Power dissipation dc | 59W |
| Sense current dc max | +15mA |
| Sense current dc min | -120mA |
| Макс. рабочее напряжение | 38V |
| Мин. раб. напр. | 5.5V |
| Standby current max 25c | 6uA |
| Standby current typ 25c | 3uA |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -55C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Standby current max 150c | 14uA |
| Standby current typ 150c | 6uA |
| Макс. раб. темп. | 150C |
| Мин. раб. темп. | -40C |
| Undervoltage shutdown max | 3.5V |
| Тип. напряжение отключения при пониженном Vin, В | 2.5V |
| Мин. защита от перенапряжения | 63V |
| Overvoltage protection typ | 67V |
| Integrated resistor vbb max | 150Ohm |
| Integrated resistor vbb typ | 100Ohm |
| Reverse battery voltage max | 16V |
| Описание (англ.) | SWITCH PWR HISIDE DPAK-5 |
| Input voltage slew rate max 16v | self-limited |
| On state resistance max 25c 12v | 10mOhm |
| On state resistance max 25c 5v5 | 14mOhm |
| On state resistance typ 25c 12v | 8mOhm |
| On state resistance typ 25c 5v5 | 10mOhm |
| Turn on delay after inverse typ | 1ms |
| Inductive load switch off energy | 0.3J |
| On state resistance max 150c 12v | 18mOhm |
| On state resistance max 150c 5v5 | 24mOhm |
| On state resistance typ 150c 12v | 14mOhm |
| On state resistance typ 150c 5v5 | 18mOhm |
| Output voltage drop small load max | 65mV |
| Output voltage drop small load typ | 30mV |
| Short circuit current limit 6v 25c | 105A |
| Inverse output voltage drop typ 25c | 700mV |
| Short circuit current limit 12v 25c | 75A |
| Short circuit current limit 18v 25c | 55A |
| Short circuit current limit 24v 25c | 40A |
| Short circuit current limit 30v 25c | 25A |
| Inverse output voltage drop typ 150c | 300mV |
| Thermal resistance junction case max | 1.1K/W |
| Undervoltage restart charge pump max | 5.5V |
| Undervoltage restart charge pump typ | 4V |
| Input voltage slew rate max above 16v | 20V/us |
| Рабочая температура | -40°C ~ 150°C (TJ) |
| Reverse on state resistance max 25c 8v | 13mOhm |
| Reverse on state resistance typ 25c 8v | 9.5mOhm |
| Reverse on state resistance max 150c 8v | 22mOhm |
| Reverse on state resistance max 25c 12v | 12mOhm |
| Reverse on state resistance typ 150c 8v | 16mOhm |
| Reverse on state resistance typ 25c 12v | 9mOhm |
| Supply voltage short circuit protection | 30V |
| Thermal resistance junction ambient typ | 80K/W |
| Reverse on state resistance max 150c 12v | 20mOhm |
| Reverse on state resistance typ 150c 12v | 15mOhm |
| Thermal resistance junction ambient smd max | 55K/W |
| Thermal resistance junction ambient smd typ | 45K/W |
