Силовой ключ 44A 5-58V с ограничением по току 90A 9mOhm 170W
У поставщика
ПроизводительInfineon
У поставщиков
160 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 155,34 ₽
Сумма1 155,34 ₽
+ доплата 490,00 ₽
В наличии160 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 1 105,43 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 1 155,34 ₽. До заказа без доплаты не хватает 16 144,66 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 155,34 ₽
Описание

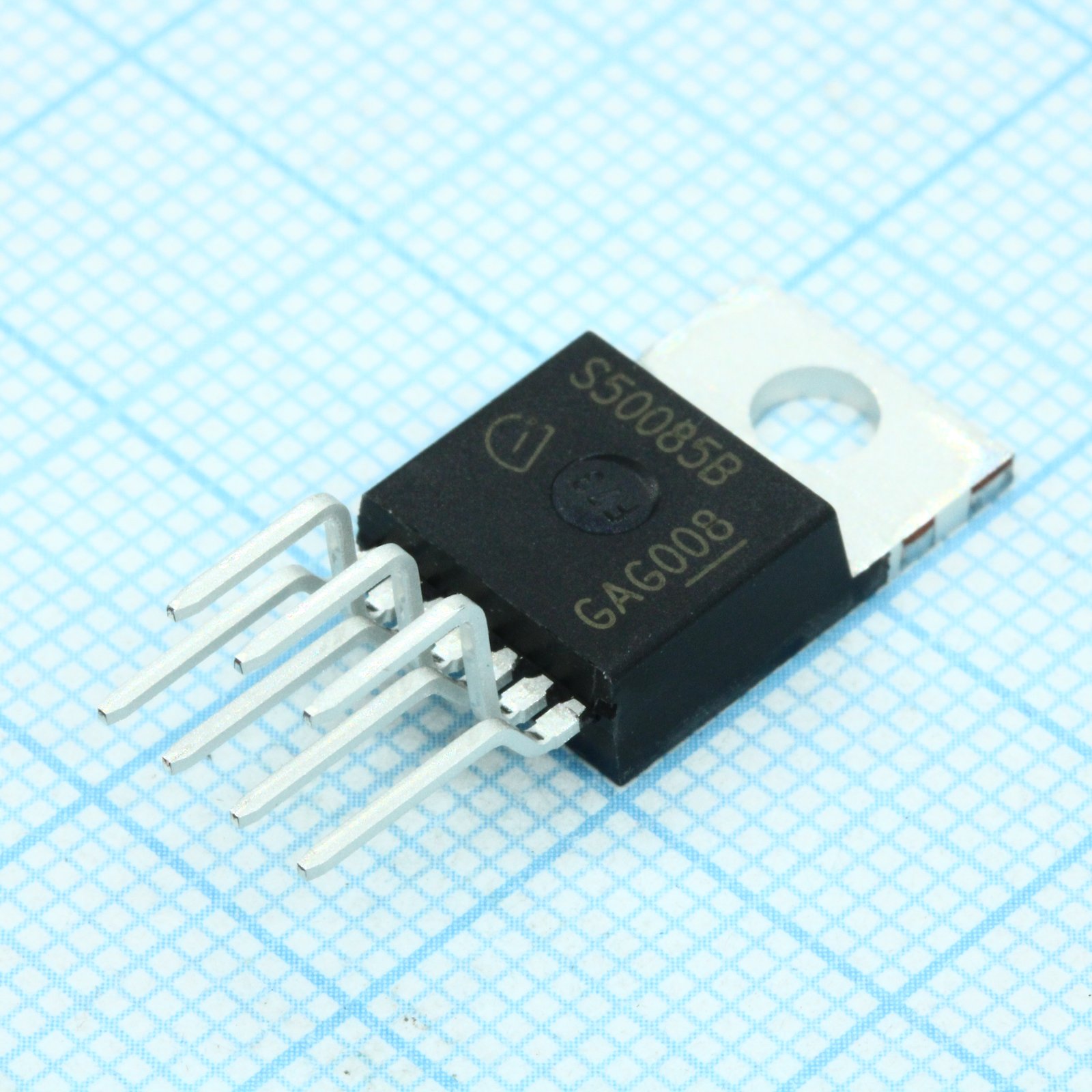

Силовой ключ BTS50085-1TMB от Infineon — это мощный коммутатор нагрузки с защитой от перегрузки. Работает в диапазоне напряжений от 5 до 58 В, выдерживает постоянный ток до 44 А с пиковым ограничением до 90 А. Сопротивление открытого канала составляет всего 9 мОм, что минимизирует нагрев. Применяется в автомобильной электронике для управления мощными потребителями.
Технические характеристики
| ЭСР HBM | 4.0kV |
| Корпус | PG-TO220-7-11 |
| Особенности | Reverse battery protection, Overload protection, Current limitation, Short circuit protection, Over temperature protection, Over voltage protection, Diagnostic feedback with load current sense, Open load detection, ESD protection, Соответствует RoHS, AEC qualified |
| Тип монтажа | Выводной |
| Кол-во выводов | 7 |
| Описание | Smart Highside High Current Power Switch |
| Артикул | BTS50085-1TMB |
| Применение | Power switch with current sense diagnostic feedback for up to 48V DC grounded loads, Loads with high inrush current like lamps and motors, Resistive and inductive loads, Replaces electromechanical relays, fuses and discrete circuits |
| Ток нагрузки изолированный | 44A |
| Макс. скорость включения | 2.2V/us |
| Мин. скорость нарастания (вкл.) | 1.0V/us |
| Slew rate on typ | 1.5V/us |
| Макс. время включения | 400us |
| Время включения, мин. | 50us |
| Is current dc max | +15mA |
| Is current dc min | -250mA |
| Рабочее напряжение | 5.0V to 58V |
| Макс. скорость выключения | 2.6V/us |
| Мин. скорость нарастания (выкл.) | 1.1V/us |
| Slew rate off typ | 1.9V/us |
| Макс. время выключения | 110us |
| Время выключения, мин. | 30us |
| Макс. напр. пит. | 62V |
| Коэффициент токового контроля | 13000 |
| Сопротивление во включенном состоянии | 9mOhm |
| Входной ток, пост., макс. | +15mA |
| Input current dc min | -250mA |
| Защита от выброса нагрузки | 80V |
| Напряжение ограничения выхода | 62V |
| Рассеиваемая мощность, DC | 170W |
| Защита от перенапряжения | 70V |
| Standby current max 25c | 25uA |
| Standby current typ 25c | 15uA |
| Макс. темп. хр. | +150C |
| Мин. темп. хр. | -55C |
| Тип упаковки | Tube (туба) |
| Inverse load current max | 60A |
| Inverse load current min | 50A |
| Nominal load current max | 44A |
| Nominal load current min | 38A |
| Standby current max 150c | 50uA |
| Standby current typ 150c | 25uA |
| Макс. раб. темп. | +150C |
| Мин. раб. темп. | -40C |
| Отключение при пониженном напряжении, макс. | 4.5V |
| Мин. напряжение отключения при пониженном питании | 1.5V |
| Тип. напряжение отключения при пониженном Vin, В | 3.0V |
| Overvoltage protection 40c | 68V |
| On state resistance max 25c | 9mOhm |
| On state resistance typ 25c | 7.2mOhm |
| Nominal load current pcb max | 11.1A |
| Nominal load current pcb min | 9.9A |
| On state resistance max 150c | 17mOhm |
| On state resistance typ 150c | 14.6mOhm |
| Supply voltage short circuit | 58V |
| Описание (англ.) | Current Limit SW 1-IN 1-OUT to 44A Automotive 7-Pin(7+Tab) TO-220 Tube |
| Drain source diode voltage max | 0.7mV |
| Drain source diode voltage typ | 0.6mV |
| Max load current resistive 25c | 185A |
| On state resistance static max | 22mOhm |
| Overvoltage protection 25c min | 70V |
| Overvoltage protection 25c typ | 72V |
| Max load current resistive 150c | 105A |
| Макс. ток ограничения КЗ | 180A |
| Мин. ток ограничения КЗ | 90A |
| Энергия отключения индуктивной нагрузки | 1.2J |
| Undervoltage start charge pump max | 6.0V |
| Undervoltage start charge pump min | 3.0V |
| Undervoltage start charge pump typ | 4.5V |
| Inverse on state resistance max 25c | 9mOhm |
| Inverse on state resistance typ 25c | 7.2mOhm |
| Inverse on state resistance max 150c | 17mOhm |
| Inverse on state resistance typ 150c | 14.6mOhm |
| Тепловое сопротивление переход-корпус, макс. | 0.75K/W |
| Тепловое сопротивление кристалл-среда, тип. | 60K/W |
| Thermal resistance junction ambient smd typ | 33K/W |
