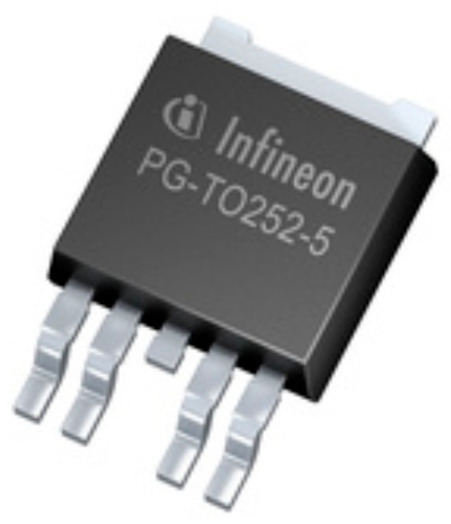

Микросхема BTS443PAUMA1
У поставщика
У поставщиков
1 916 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 168,10 |
Цены поставщиков
Склад 2
В наличии:982 шт
Срок поставки: до 2 недель
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 168,10 |
Склад 13
В наличии:934 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 318,17 |
| от 14 | 301,50 |
| от 27 | 288,27 |
| от 54 | 276,63 |
| от 107 | 268,78 |
Описание
Микросхема BTS443P от Infineon — это интеллектуальный силовой ключ верхнего плеча. Работает при напряжении от 5 до 36 В, выдерживает ток нагрузки до 25 А и имеет встроенную защиту от короткого замыкания, перегрева и перенапряжения. Выпускается в корпусе PG-TO252-5-11. Подходит для управления нагрузками в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Контактов | 5 |
| Корпус | PG-TO252-5-11 |
| Особенности | Reverse battery protection, Short circuit protection, Current limitation, Overload protection, Thermal shutdown, Overvoltage protection, Load dump protection, Loss of ground protection, Very low standby current, Fast demagnetization of inductive loads, ESD protection, EMC optimization, RoHS compliant, AEC qualified |
| Тип монтажа | SMD |
| Описание | Smart Highside Power Switch PROFET BTS 443 P |
| Артикул | BTS443PAUMA1 |
| Slew rate on | 0.1 ... 1 V/us |
| Время включения | 150 ... 410 us |
| Slew rate off | 0.1 ... 1 V/us |
| Время выключения | 70 ... 410 us |
| Название компонента | BTS443P |
| Тип компонента | Smart Highside Power Switch |
| Защита от ЭСР | 4.0kV |
| Input current dc | +15, -100 mA |
| Input current on | 0.7 ... 1.2 mA |
| Load current iso | 25A |
| Slew rate on max | 1V/µs |
| Slew rate on min | 0.1V/µs |
| Макс. время включения | 410µs |
| Turn on time min | 150µs |
| Вх. ток выкл. | 50 uA |
| Slew rate off max | 1V/µs |
| Slew rate off min | 0.1V/µs |
| Макс. время выключения | 410µs |
| Turn off time min | 70µs |
| Current limitation | 65A |
| Esd capability hbm | 4.0 kV |
| Макс. напр. пит. | 36V |
| Мин. напр. пит. | 5.0V |
| Тепловой гистерезис | 10K |
| Current sense ratio | 8200 |
| Sense current fault | 2.5 ... 4 mA |
| Standby current 25c | 2 ... 5 uA |
| Макс. ток дежурного режима | 8µA |
| Standby current min | 2µA |
| Input current on max | 1.2mA |
| Темп. перехода | -40 ... +150 C |
| Load dump protection | 60V |
| Output clamp voltage | 38 ... 48 V |
| Power dissipation dc | 42 W |
| Standby current 150c | 4 ... 8 uA |
| Input current off max | 50µA |
| Макс. рассеиваемая мощность | 42W |
| Отключение при пониж. напряжении | 1.5 ... 4.5 V |
| Защита от перенапряжения | 61 ... 68 V |
| Типовое питание | 12V |
| Integrated resistor vbb | 200 Ohm |
| On state resistance max | 31mΩ |
| On state resistance min | 13mΩ |
| Reverse battery voltage | 20 V |
| Sense current fault min | 2.5mA |
| Типовой ток в режиме ожидания | 2-4µA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Fault sense signal delay | 0.8 ms |
| Input current on typical | 0.7mA |
| Nominal load current iso | 21 ... 25 A |
| Nominal load current smd | 6.2 ... 7.6 A |
| Operating voltage vbb on | 5.0 ... 36 V |
| Output clamp voltage max | 48V |
| Output clamp voltage min | 38V |
| Макс. раб. темп. | +150°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -55 ... +150 C |
| Undervoltage shutdown max | 4.5V |
| Undervoltage shutdown min | 1.5V |
| Current sense ratio 1a 25c | 6800 ... 10500 |
| Current sense ratio 5a 25c | 7200 ... 9300 |
| Мин. защита от перенапряжения | 61V |
| Current sense ratio 20a 25c | 7500 ... 9100 |
| Current sense ratio typical | 8200 |
| Current sense settling time | 400 us |
| On state resistance ron 25c | 13 ... 16 mOhm |
| On state resistance typical | 16mΩ |
| Диап. раб. темп. | -40 ... +150 C |
| Output voltage drop no load | 50mV |
| Reverse battery voltage max | 20V |
| Sense current fault typical | 4mA |
| Current sense pin current dc | +15, -100 mA |
| Current sense ratio 2 5a 25c | 6800 ... 9800 |
| On state resistance ron 150c | 25 ... 31 mOhm |
| Output clamp voltage typical | 42V |
| Overvoltage protection sense | 61 ... 68 V |
| Темп. тепловой защиты | 150°C |
| Current sense leakage current | 0.5 uA |
| Undervoltage shutdown typical | 3.0V |
| Output voltage drop limitation | 50 mV |
| Overvoltage protection typical | 68V |
| Short circuit current limit 25c | 35 ... 110 A |
| Short circuit current limit 40c | 35 ... 110 A |
| Short circuit current limit max | 110A |
| Short circuit current limit min | 35A |
| Inductive load switch off energy | 0.15 J |
| Short circuit current limit 150c | 35 ... 125 A |
| Тепловое сопр. переход-корпус | 1.5K/W |
| Undervoltage restart charge pump | 3.0 ... 6.0 V |
| Inductive load energy dissipation | 0.15J |
| Thermal overload trip temperature | 150 C |
| Current sense leakage current high | 4 ... 12 uA |
| Short circuit current limit typical | 75A |
| Тепловое сопротивление переход-среда | 80 K/W |
| Repetitive short circuit current limit | 65 A |
| On state resistance reverse battery 25c | 16 ... 22 mOhm |
| Thermal resistance junction ambient smd | 45K/W |
| On state resistance reverse battery 150c | 25 ... 32 mOhm |
| Supply voltage full short circuit protection | 24 V |
| Thermal resistance junction ambient free air | 80K/W |
