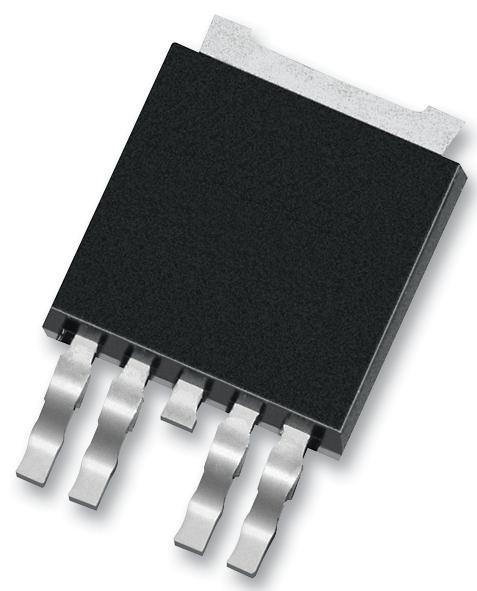

МИКРОСХЕМЫ BTS428L2ATMA1, Интеллектуальный ключ Infineon Technologies, 4.75-41В/ 7А/0.06 Ом, корпус TO-252-5
У поставщика
ПроизводительInfineon
У поставщиков
4 124 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:4 124 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 289,36 |
| от 31 | 275,00 |
| от 61 | 265,40 |
| от 122 | 256,94 |
| от 244 | 251,23 |
Описание
Микросхема BTS428L2ATMA1 производства Infineon Technologies представляет собой интеллектуальный силовой ключ (PROFET). Устройство рассчитано на рабочее напряжение от 4.75 до 41 В и ток до 7 А, при этом сопротивление открытого канала составляет 0.06 Ом. Компонент выполнен в корпусе TO-252-5 и предназначен для коммутации нагрузок с защитой от короткого замыкания, перегрева и потери питания. Применяется в автомобильной и промышленной электронике для управления лампами, реле и соленоидами.
Технические характеристики
| RoHS | Green product (RoHS compliant) |
| Тип | High-side power switch |
| Корпус | PG-TO-252 |
| Каналы | 1 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Сопротивление | 0.06 Ohm |
| Описание | Smart High-Side Power Switch |
| Артикул | BTS428L2ATMA1 |
| Производитель | Infineon Technologies |
| Квалификация | AEC qualified |
| Ном. ток | 7A |
| Ном. напряжение | 41V |
| Load current max | 7A |
| Макс. R вкл. | 0.06 Ohm |
| On resistance typ | 0.06 Ohm |
| Макс. напр. пит. | 41V |
| Мин. напр. пит. | 4.75V |
| Diagnostic features | Short circuit detection, Overload detection, Overtemperature detection, Open load detection in ON state, Open load detection in OFF state |
| Диап. вх. напр. | 4.75V to 41V |
| Защита | Short circuit protection, Overload protection, Current limitation, Thermal shutdown, Overvoltage protection, Reverse battery protection, Electrostatic discharge protection (ESD) |
| Standby current typ | 1 µA |
| Напряжение, В | 42 V |
| Operating current typ | 1.5 mA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. темп. перехода | 150°C |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Тепл. сопр. переход-корпус | 3 K/W |
| Термосопротивление переход-среда | 60 K/W |
