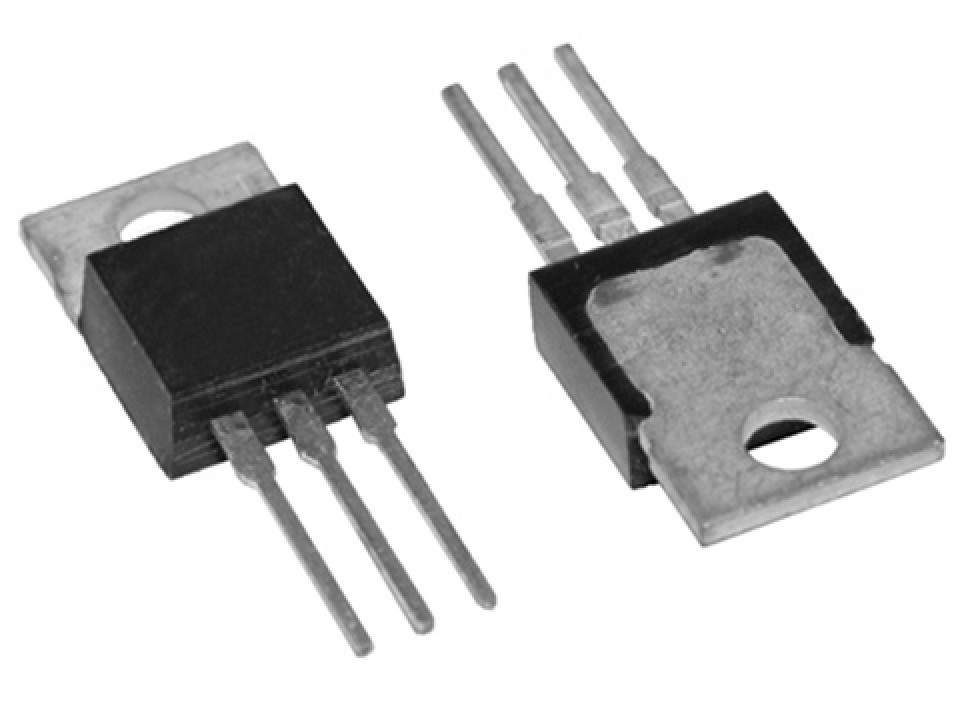

BTA41-600BRG TOP3 тиристор STMicroelectr. (арт. 092249)

Артикул:739314

Нет в наличии

Узнать срок доставки Искать на других складах

Описание

Тиристор BTA41-600BRG от STMicroelectronics — мощный силовой полупроводниковый прибор в корпусе TOP3. Предназначен для коммутации и регулирования переменного тока, обеспечивая высокую нагрузочную способность. Применяется в схемах управления двигателями, нагревателями и промышленной автоматики. Отличается надежностью и устойчивостью к импульсным токам.

Технические характеристики

Тип	standard triac, 4 quadrants
Вес	4.5g
Тип	Тиристор
Ток	40 А
Маркировка	BTA41600B
Тип монтажа	THT
Размеры	A: 4.40-4.60 mm; B: 1.45-1.55 mm; C: 14.35-15.60 mm; D: 0.50-0.70 mm; E: 2.70-2.90 mm; F: 15.80-16.50 mm; G: 20.40-21.10 mm; H: 15.10-15.50 mm; J: 5.40-5.65 mm; K: 3.40-3.65 mm; L: 4.08-4.17 mm; P: 1.10-1.30 mm; R: 4.60 mm (typ)
I2t fusing	1000 A²s
Current rms	40A
Тип упаковки	TOP3 insulated
Корпус	TOP3
Монтаж	Выводной
Соотв. RoHS	Да
UL признание	UL1557 file 81734
Ток удержания	80mA
Peak gate current	8A
Average gate power	1W
Dynamic resistance	10 mΩ (Tj=125°C)
Напр. изоляции	2500V rms
Класс горючести	UL94 V0
Voltage drm rrm max	600V
On state voltage max	1.55V (ITM=60A, Tj=25°C)
Напряжение	600 В
Макс. темп. хр.	150°C
Мин. темп. хр.	-40°C
Gate trigger voltage max	1.3V
Макс. темп. перехода	125°C
Темп. перехода мин.	-40°C
Latching current quad ii	160mA
Threshold on state voltage	0.85V (Tj=125°C)
Gate trigger current quad iv	100mA
Surge current non repetitive	400A (20ms), 420A (16.7ms)
Off state leakage current 25c	5 µA
Latching current quad i iii iv	70mA
Off state leakage current 125c	5 mA
Тепловое сопр. переход-корпус	0.9 °C/W
Gate trigger current quad i ii iii	50mA
Critical rate decrease main current	10 V/µs (min)
Critical rate rise on state current	50 A/µs
Тепловое сопротивление переход-среда	50 °C/W
Critical rate rise off state voltage	500 V/µs (min)
