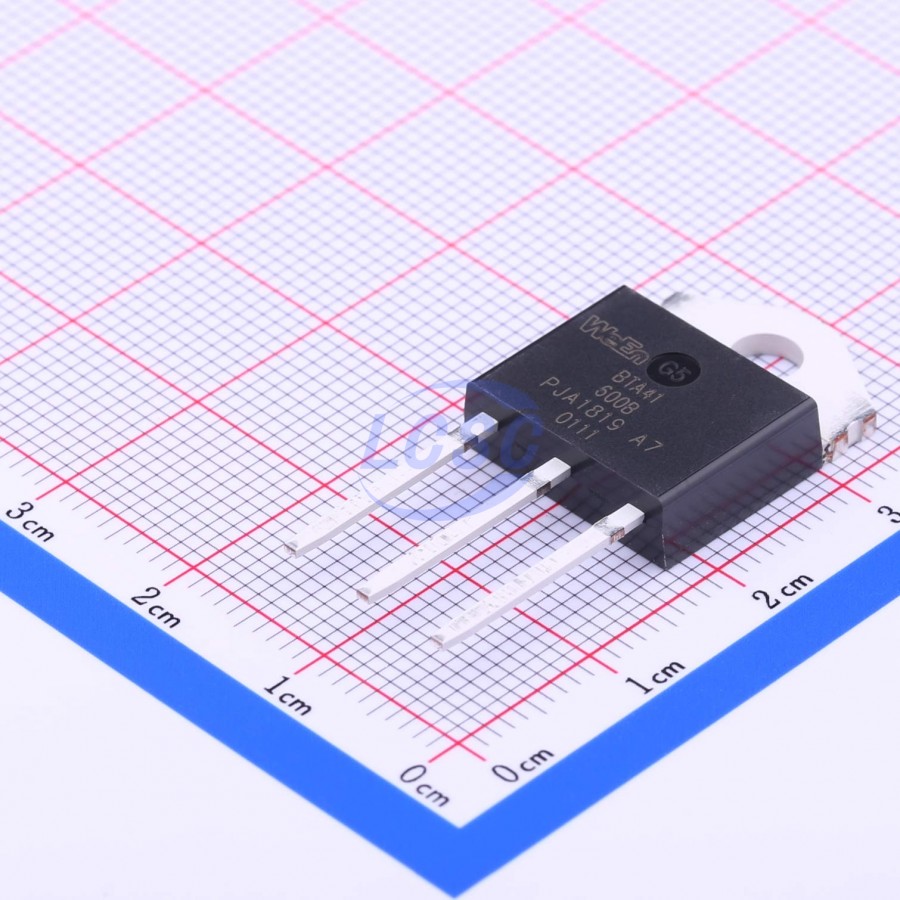

Симистор 600В 41А 50мА 4Q BTA41-600BQ
У поставщика
ПроизводительWeEn
У поставщиков
123 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:123 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 168,57 |
| от 60 | 159,47 |
| от 120 | 153,38 |
| от 210 | 148,02 |
| от 390 | 144,39 |
Описание
Симистор BTA41-600BQ от WeEn рассчитан на напряжение до 600 В и ток до 41 А. Компонент выполнен в корпусе IITO3P (SOT1292) и поддерживает управление во всех четырёх квадрантах (4Q). Применяется в мощных нагрузках переменного тока: промышленная автоматика, управление двигателями и системами отопления.
Технические характеристики
| Other | Тип: Triac; Quadrant: 4Q; I2t for fusing: 800A2/s; On state voltage: 1.2V typ, 1.5V max (at 56.6A); Gate trigger voltage: 0.8V typ, 1.3V max (25C), 0.2V min, 0.45V typ (150C); Rate of rise of on state current: 150A/us; Rate of rise of off state voltage: 750V/us (125C), 500V/us (150C); Rate of change of commutating current: 20A/ms (125C), 10A/ms (150C) |
| Мощность, Вт | Peak gate power: 40W; Average gate power: 1W |
| Ток, А | Ток удержания: 80mA; Latching current: 100mA (T2+ G+, T2- G-, T2- G+), 160mA (T2+ G-); Off state current: 10uA (25C), 2.5mA (150C); Peak gate current: 8A; Gate trigger current: 50mA (T2+ G+, T2+ G-, T2- G-), 70mA (T2- G+); Rms on state current: 40A; Non repetitive peak on state current: 400A (20ms), 440A (16.7ms) |
| Корпус | IITO3P (SOT1292) |
| Напряжение, В | Напр. изоляции: 2500Vrms; Repetitive peak off state voltage: 600V |
| Температура | Макс. темп. перехода: 150C; Диап. темп. хр.: -40 to 150C |
| Тепловое сопротивление | Junction to ambient: 55K/W; Junction to mounting base: 0.9K/W |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | TRIAC 600V 40A |
| Тип монтажа | Выводной |
