Симистор 800В 25А 50мА 3Q (бесснабберный)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
2 330 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:1 750 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 161,15 |
| от 9 | 158,78 |
| от 18 | 155,72 |
| от 35 | 151,50 |
| от 100 | 145,87 |
Склад 12
В наличии:580 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 197,66 |
| от 20 | 197,66 |
Описание

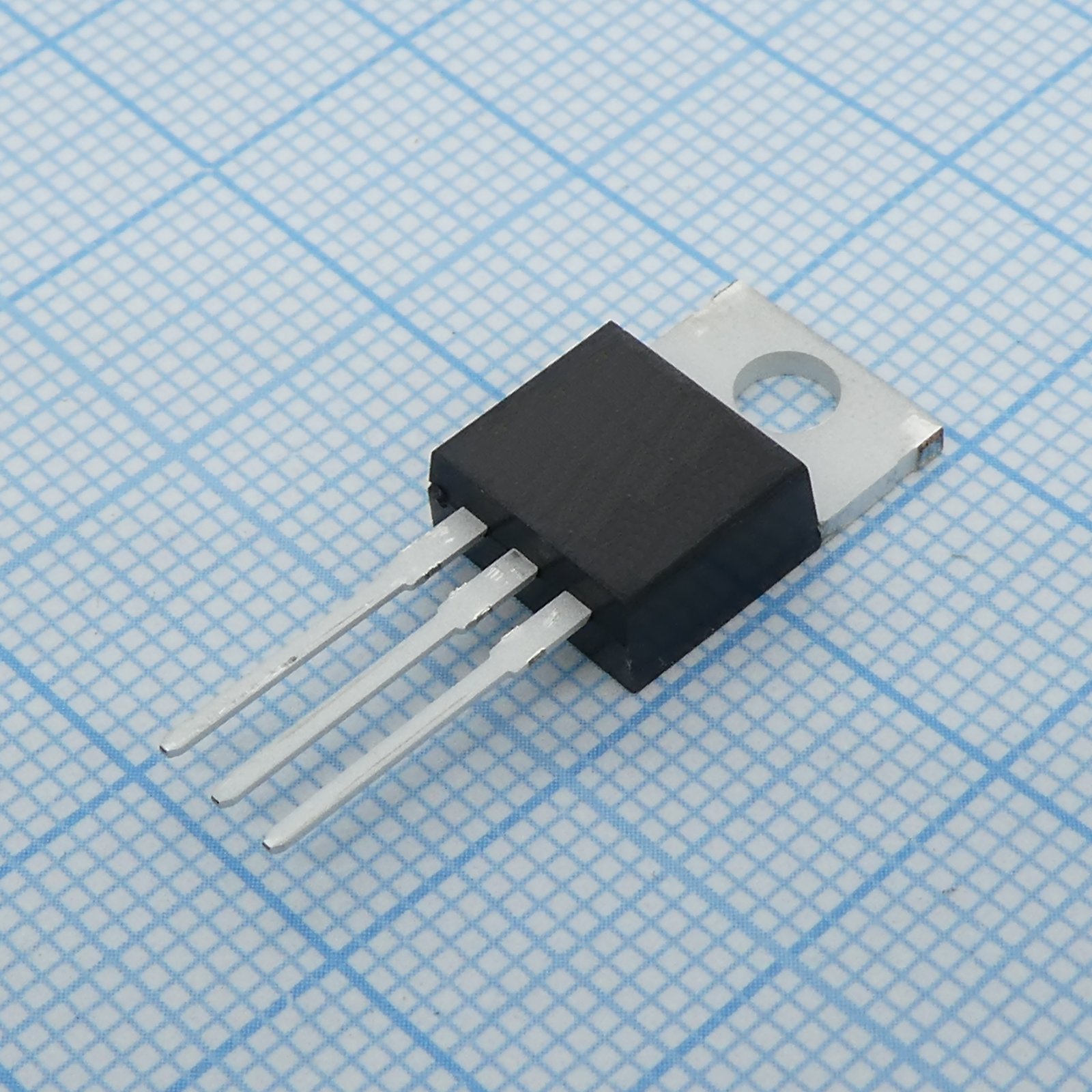

Симистор BTA24-800BWRG от STMicroelectronics — мощный бесснабберный (3Q) компонент с напряжением 800 В и током 25 А. Управляющий ток 50 мА обеспечивает совместимость с логическими схемами. Предназначен для коммутации нагрузок в цепях переменного тока, например, в регуляторах освещения, нагревателях и электродвигателях.
Технические характеристики
| Тип | Triac (Snubberless, 3 quadrant) |
| Серия | BTA24, BTB24, BTA25, BTA26, BTB26, T25 |
| Корпус | TO-220AB Insulated Tab |
| Тип монтажа | Выводной |
| Компонент | BTA24-800BWRG |
| Dv dt min | 500 V/µs |
| Значение I²t | 340 A²s |
| DI dt c min | 13 A/ms |
| Описание | 25 A standard and Snubberless triacs |
| Epoxy meets | UL94,V0 |
| Артикул | BTA24-800BWRG |
| Ul certified | UL1557 |
| Тип компонента | triac |
| Метод охлаждения | C |
| Critical di dt | 50 A/µs |
| Соотв. RoHS | Да |
| Peak gate current | 4A |
| Ul file reference | 81734 |
| Average gate power | 1W |
| Напр. изоляции | 2500V RMS |
| Holding current max | 50mA |
| Темп. хранения | -40 to +150°C |
| I2t value for fusing | 340A²s |
| Latching current max | 80mA (QI,III), 100mA (QII) |
| Maximum torque value | 0.5 Nm |
| On state voltage max | 1.55V at 35A, Tj=25°C |
| Rms on state current | 25A |
| Threshold voltage max | 0.85V at Tj=125°C |
| Макс. динамическое сопротивление | 16 mΩ at Tj=125°C |
| Тип упаковки | Tube (туба) |
| Gate trigger current max | 50mA |
| Gate trigger voltage max | 1.3V |
| Gate trigger voltage min | 0.2V |
| Recommended torque value | 0.4 - 0.5 Nm |
| Peak on state voltage max | 1.55V |
| Описание (англ.) | TRIAC 800V 260A 3-Pin(3+Tab) TO-220AB Insulated Tube |
| Average gate power dissipation | 1W |
| Junction temperature operating | -40 to +125°C |
| Повторяющееся импульсное обратное напряжение | 800V |
| Triggering gate current standard | 50mA |
| Non repetitive surge peak current | 250A (50Hz), 260A (60Hz) |
| Off state leakage current max 25c | 5µA |
| Repetitive peak off state voltage | 800V |
| Off state leakage current max 125c | 3mA |
| Storage junction temperature range | -40 to +150°C |
| Тепл. сопр. переход-корпус | 0.8°C/W |
| Triggering gate current snubberless | 50mA |
| Диапазон темп. перехода | -40 to +125°C |
| Термосопротивление переход-среда | 60 °C/W |
| Thermal resistance junction to case ac | 1.7 °C/W |
| Critical rate of rise of on state current | 50A/µs |
| Critical rate of rise of off state voltage | 1000V/µs |
| Non repetitive surge peak on state current | 250A |
| Critical rate of decrease of commutating current | 22A/ms |
