Симистор 800В 16А 50мА 3Q (бесснабберный)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
2 888 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:2 718 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,06 |
| от 100 | 88,37 |
| от 200 | 84,55 |
| от 350 | 81,19 |
| от 650 | 78,94 |
Склад 12
В наличии:170 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,98 |
| от 10 | 87,40 |
Описание

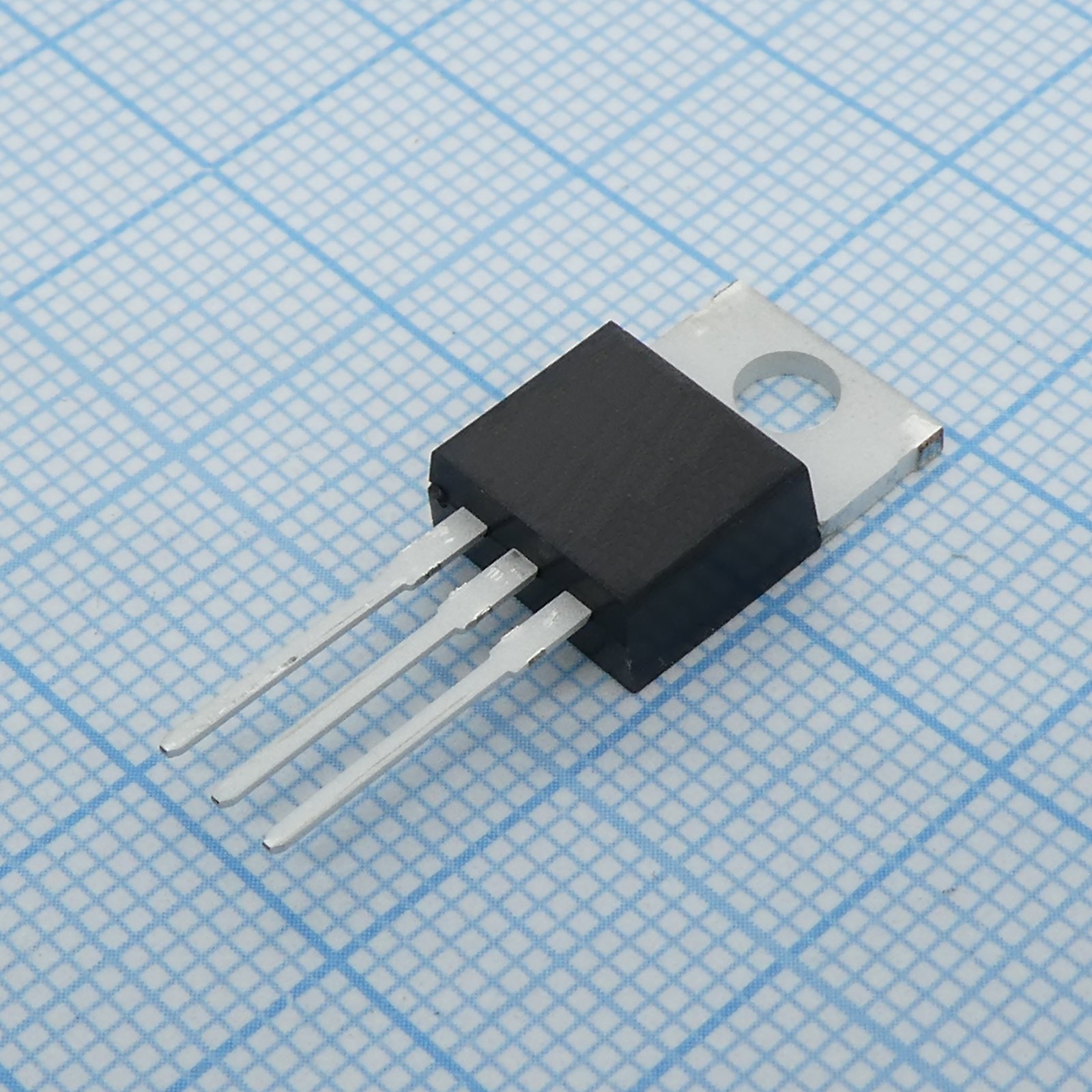

Симистор BTA16-800BWRG от STMicroelectronics — бесснабберный переключатель с током до 16 А и напряжением 800 В. Компонент выполнен в изолированном корпусе TO-220, что упрощает монтаж и повышает безопасность. Подходит для управления нагрузками в промышленной автоматике и бытовой технике.
Технические характеристики
| I²t | 144A²s |
| RoHS | Соответствует |
| Тип | Triac |
| Мощность, Вт | I gm: 4A; P gav: 1W |
| Ток, А | I h: 50mA; I l: 50mA (I, III), 60mA (II); I gt: 50mA; I tsm: 160A (50Hz, 20ms), 168A (60Hz, 16.7ms); I trms: 16A |
| Корпус | TO-220 |
| Напряжение, В | V drm: 800V; V dsm: 800V + 100V; VRRM: 800V; V rsm: 800V + 100V |
| Тип монтажа | Выводной |
| Частота | 50Hz / 60Hz |
| Commutation | 3Q (Snubberless) |
| Описание | 16 A Snubberless Triac |
| Артикул | BTA16-800BWRG |
| Snubberless | Да |
| Производитель | STMicroelectronics |
| Ul certified | UL1557 (File ref: 81734) |
| I2t for fusing | 144 A²s |
| Соотв. RoHS | Да |
| Ток удержания | 50mA |
| Latching current | 50mA (I, III), 60mA (II) |
| On state voltage | 1.55V |
| Peak gate current | 4A |
| Темп. диапазон | Storage: -40 to +150°C; Junction: -40 to +125°C |
| Threshold voltage | 0.85V |
| Average gate power | 1W |
| Динамическое сопротивление, Ом | 25mΩ |
| Напр. изоляции | 2500V RMS |
| Тепловое сопротивление | Rth JA: 60°C/W; Rth jc: 2.1°C/W |
| Holding current max | 15mA |
| Gate trigger current | 50mA |
| Gate trigger voltage | 1.3V |
| On state rms current | 16A |
| Triggering quadrants | I, II, III |
| Latching current ii max | 30mA |
| Тип упаковки | Tube (туба) |
| Gate trigger current max | 50mA |
| Gate trigger voltage max | 1.3V |
| Gate trigger voltage min | 0.2V |
| Off state leakage current | 5µA (25°C), 2mA (125°C) |
| Диап. темп. хр. | -40 to +150 °C |
| Диапазон темп. перехода | -40 to +125 °C |
| Latching current i iii max | 25mA |
| Non repetitive surge current | 160A (50Hz), 168A (60Hz) |
| Описание (англ.) | TRIAC 800V 168A 3-Pin(3+Tab) TO-220AB Insulated Tube |
| Тепловое сопр. переход-корпус | 2.1 °C/W |
| Commutation di dt without snubber | 8.5 A/ms |
| Repetitive peak off state voltage | 800V |
| Critical rate rise on state current | 50A/µs |
| Тепловое сопротивление переход-среда | 60 °C/W |
| Critical rate rise off state voltage | 500V/µs |
| Critical rate of rise of on state current | 50 A/µs |
| Critical rate of rise of off state voltage | 500 V/µs |
