Симистор 600В 16А 50мА 3Q (бесснабберный)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
2 557 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:2 549 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 85,94 |
| от 100 | 80,60 |
| от 200 | 77,03 |
| от 400 | 73,89 |
| от 750 | 71,76 |
Склад 12
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 360 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 10 | 85,39 |
| от 100 | 79,94 |
Описание

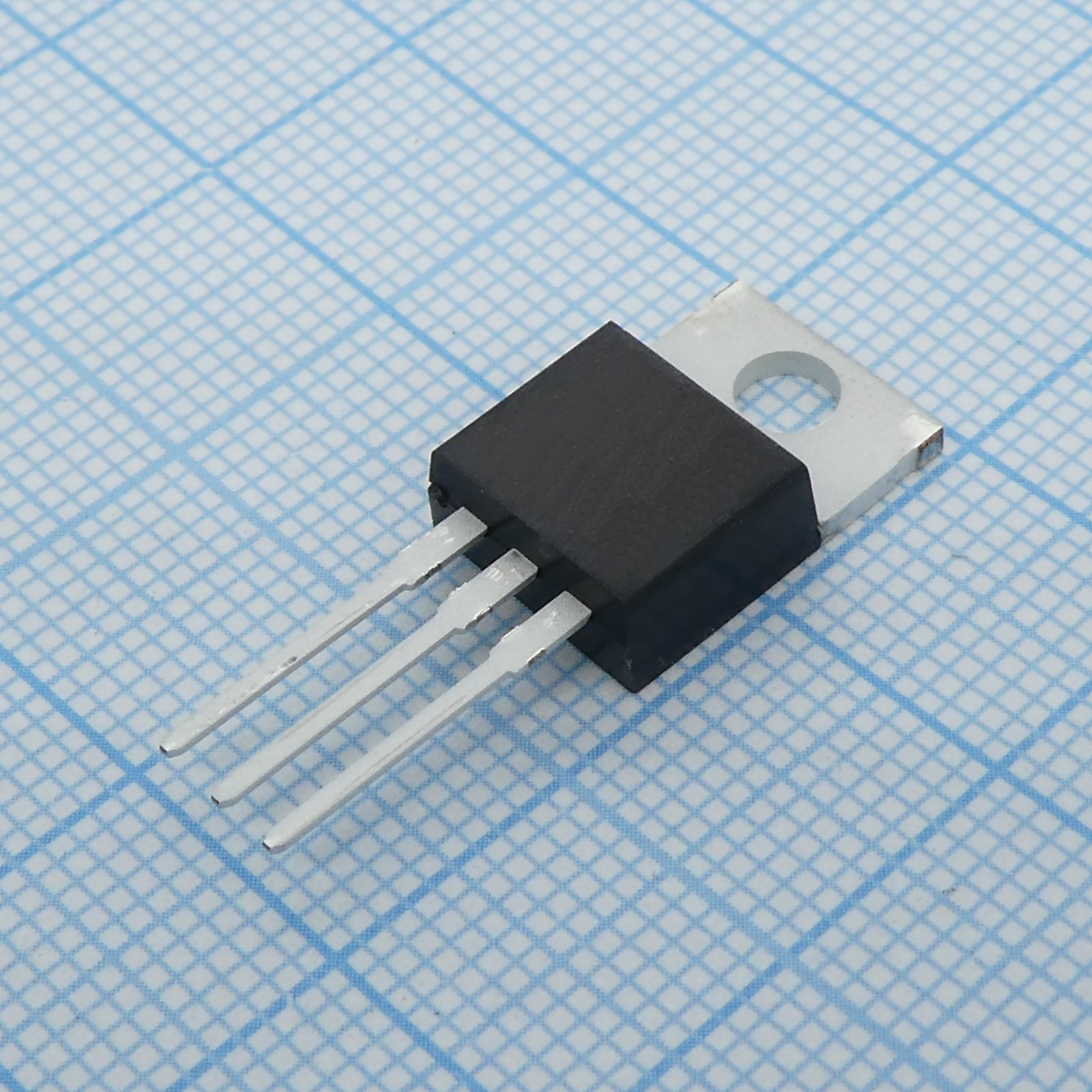

Симистор BTA16-600BWRG от STMicroelectronics рассчитан на напряжение до 600 В и ток до 16 А. Бесснабберная версия (3Q) обеспечивает надежную работу без дополнительных демпфирующих цепей. Выполнен в изолированном корпусе TO-220AB. Применяется в промышленной автоматике и бытовой технике для управления нагрузками.
Технические характеристики
| Тип | Triac |
| Серия | BTA16 |
| Корпус | TO-220AB |
| Тип монтажа | Выводной |
| Quadrants | 3Q |
| Соответствие | RoHS, UL1557 |
| Номинал I²t | 144 A²s |
| Чувствительность | 50mA |
| Snubberless | Да |
| Импульсный ток | 160A (50Hz, 20ms), 168A (60Hz, 16.7ms) |
| Critical dv dt | 500V/µs |
| Ток удержания | 50mA |
| Latching current | 70mA (I-III), 80mA (II) |
| Commutation di dt | 8.5 A/ms (0.1V/µs dV/dt), 3.0 A/ms (10V/µs dV/dt) |
| Critical di dt on | 50A/µs |
| Gate peak current | 4A |
| Threshold voltage | 0.85V |
| Voltage off state | 600V |
| Динамическое сопротивление, Ом | 25mΩ |
| Gate average power | 1W |
| Напр. изоляции | 2500V |
| Current on state rms | 16A |
| Gate trigger current | 50mA |
| Gate trigger voltage | 1.3V |
| On state voltage max | 1.55V (at 22.5A) |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | 125°C |
| Диап. темп. хр. | -40 to +150°C |
| Описание (англ.) | TRIAC 600V 168A 3-Pin(3+Tab) TO-220AB Insulated Tube |
| Off state leakage current 25c | 5µA |
| Off state leakage current 125c | 2mA |
| Тепловое сопр. переход-корпус | 2.1 °C/W |
| Repetitive peak off state voltage | 600V |
| Тепловое сопротивление переход-среда | 60 °C/W |
| Non repetitive peak off state voltage | 700V |
