BTA140-800 TO-220
У поставщика
У поставщиков
1 000 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 44 дн.
Цена за шт44,63 ₽
Сумма669,45 ₽
В наличии1 000 шт
от 15 штюрлицам и ИП
15 шт · Склад 15 · 669,45 ₽
Описание
Симистор BTA140-800 от WEIDA в корпусе TO-220AB для монтажа в отверстия. Рассчитан на ток 25 А RMS и напряжение до 800 В, выдерживает импульсный ток 180 А²с. Подходит для управления мощными нагрузками в промышленной автоматике и бытовой технике.
Технические характеристики
| Вес | 2g max |
| Корпус | TO-220AB (SOT78) |
| Тип монтажа | Выводной |

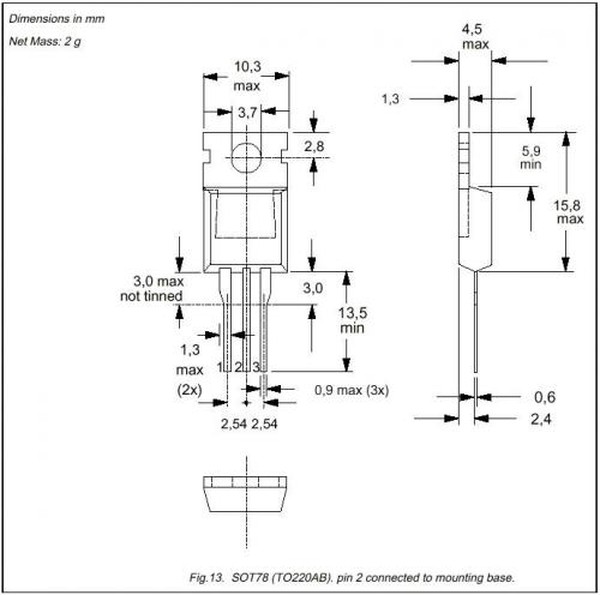

| Размеры | Ширина корпуса: 10.3mm max; Шаг выводов: 2.54mm; Высота корпуса: 4.5mm; Длина корпуса: 15.8mm max |
| Номинал I²t | 180 A²s (10ms) |
| Название компонента | BTA140-800 |
| Пиковая мощность затвора | 5W |
| Ток удержания | T2+: Max: 60mA; Typical: 7mA; T2-: Max: 60mA; Typical: 12mA |
| Ток фиксации | T2+ G+: Max: 40mA; Typical: 8mA; T2+ G-: Max: 60mA; Typical: 30mA; T2- G+: Max: 60mA; Typical: 15mA; T2- G-: Max: 40mA; Typical: 18mA |
| Напряжение во включённом состоянии | Max: 1.55V; Typical: 1.3V; Condition: I_T=30A |
| Пиковый ток затвора | 2A |
| Пиковое напряжение затвора | 5V |
| Средняя мощность затвора | 0.5W |
| Среднеквадратичный ток во включённом состоянии | 25A |
| Ток отпирания затвора | T2+ G+: Max: 35mA; Typical: 6mA; T2+ G-: Max: 35mA; Typical: 10mA; T2- G+: Max: 70mA; Typical: 23mA; T2- G-: Max: 35mA; Typical: 11mA |
| Напряжение отпирания затвора | Max: 1.5V; Typical: 0.7V |
| Время включения, тип. | 2µs |
| Макс. темп. перехода | 125°C |
| Скорость коммутации dv/dt, тип. | 10 V/µs |
| Диап. темп. хр. | -40 to 150°C |
| Неповторяющийся пиковый ток | 20ms: 190A; 16.7ms: 209A |
| Макс. ток утечки в выключенном состоянии | 0.5mA at 125°C |
| Повторяющееся пиковое напряжение в закрытом состоянии | 800V |
| Термосопротивление переход-среда | 60 K/W |
| Тепловое сопротивление переход-основание | Full cycle: 1.0 K/W; Half cycle: 1.4 K/W |
| Крит. скорость нарастания напряжения, тип. | 300 V/µs |
| Напряжение, В | 800 |
| Тип | Triac |
| Ток, А | 40 |
