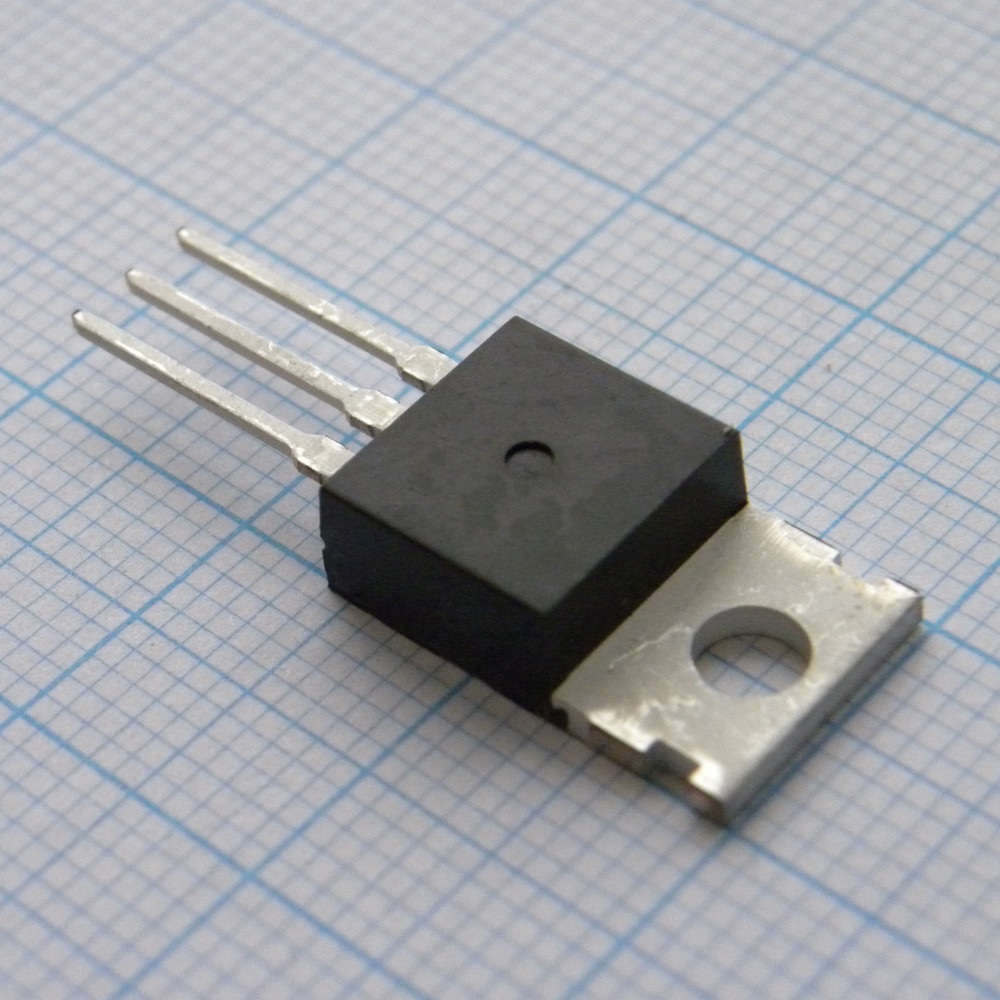

Симистор 600В 25А 35мА 4Q BTA140-600,127
У поставщика
ПроизводительWeEn
У поставщиков
113 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:113 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,79 |
| от 29 | 74,74 |
| от 50 | 69,79 |
| от 150 | 66,10 |
| от 250 | 63,34 |
Описание
Симистор BTA140-600 от WeEn — мощный ключ для управления нагрузками переменного тока. Выдерживает напряжение до 600 В и ток до 25 А, выпускается в стандартном корпусе TO-220AB. Подходит для схем регулировки мощности в промышленной автоматике и бытовой технике.
Технические характеристики
| I²t | 180A2s |
| I d | 0.5mA |
| T j | 125°C |
| V t | 1.55V |
| I gm | 2A |
| P gm | 5W |
| T gt | 2μs |
| T mb | 91°C |
| V gt | 1V |
| Dv dt | 300V/μs |
| I tsm | 190A |
| T stg | -40 to 150°C |
| V drm | 600V |
| VRRM | 600V |
| P g av | 0.5W |
| I d typ | 0.1mA |
| I h t2m | 60mA |
| I h t2p | 60mA |
| I t rms | 25A |
| Корпус | TO-220AB |
| V t typ | 1.3V |
| Тип монтажа | Выводной |
| R th j a | 60K/W |
| V gt typ | 0.7V |
| Dv com dt | 10V/μs |
| Dv dt min | 100V/μs |
| Частота | 50Hz |
| Кол-во выводов | 3 |
| Размеры | A: 4.7mm max, 4.1mm min; D: 16.0mm max, 15.2mm min; E: 10.3mm max, 9.7mm min; L: 15.0mm max, 12.8mm min; Q: 3.0mm max, 2.7mm min; B: 0.9mm max, 0.6mm min; C: 0.7mm max, 0.4mm min; E: 2.54mm; P: 3.0mm max, 2.7mm min; Q: 2.6mm max, 2.2mm min; A1: 1.40mm max, 1.25mm min; D1: 6.6mm max, 5.9mm min; L1: 3.30mm max, 2.79mm min; L2: 3.8mm max, 3.5mm min; B1: 1.6mm max, 1.0mm min; B2: 1.3mm max, 1.0mm min |
| I l t2m gm | 40mA |
| I l t2m gp | 60mA |
| I l t2p gm | 60mA |
| I l t2p gp | 40mA |
| Описание | 4Q Triac |
| I gt t2m gm | 35mA |
| I gt t2m gp | 70mA |
| I gt t2p gm | 35mA |
| I gt t2p gp | 35mA |
| I h typ t2m | 12mA |
| I h typ t2p | 7mA |
| Артикул | BTA140-600 |
| I tsm 16 7ms | 209A |
| Производитель | WeEn Semiconductors |
| Di t dt t2m gm | 50A/μs |
| Di t dt t2m gp | 10A/μs |
| Di t dt t2p gm | 50A/μs |
| Di t dt t2p gp | 50A/μs |
| I l typ t2m gm | 18mA |
| I l typ t2m gp | 15mA |
| I l typ t2p gm | 30mA |
| I l typ t2p gp | 8mA |
| V gt high temp | 0.25V |
| I gt typ t2m gm | 11mA |
| I gt typ t2m gp | 23mA |
| I gt typ t2p gm | 10mA |
| I gt typ t2p gp | 6mA |
| V gt high temp max | 0.4V |
| R th j mb full cycle | 1K/W |
| R th j mb half cycle | 1.4K/W |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | TRIAC 600V 25A(RMS) 209A 3-Pin(3+Tab) TO-220AB Rail |
