Симистор 800В 12А 35мА 3Q (бесснабберный)
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
559 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:559 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 117,63 |
| от 20 | 109,42 |
| от 50 | 102,72 |
| от 100 | 97,73 |
| от 200 | 94,00 |
Описание

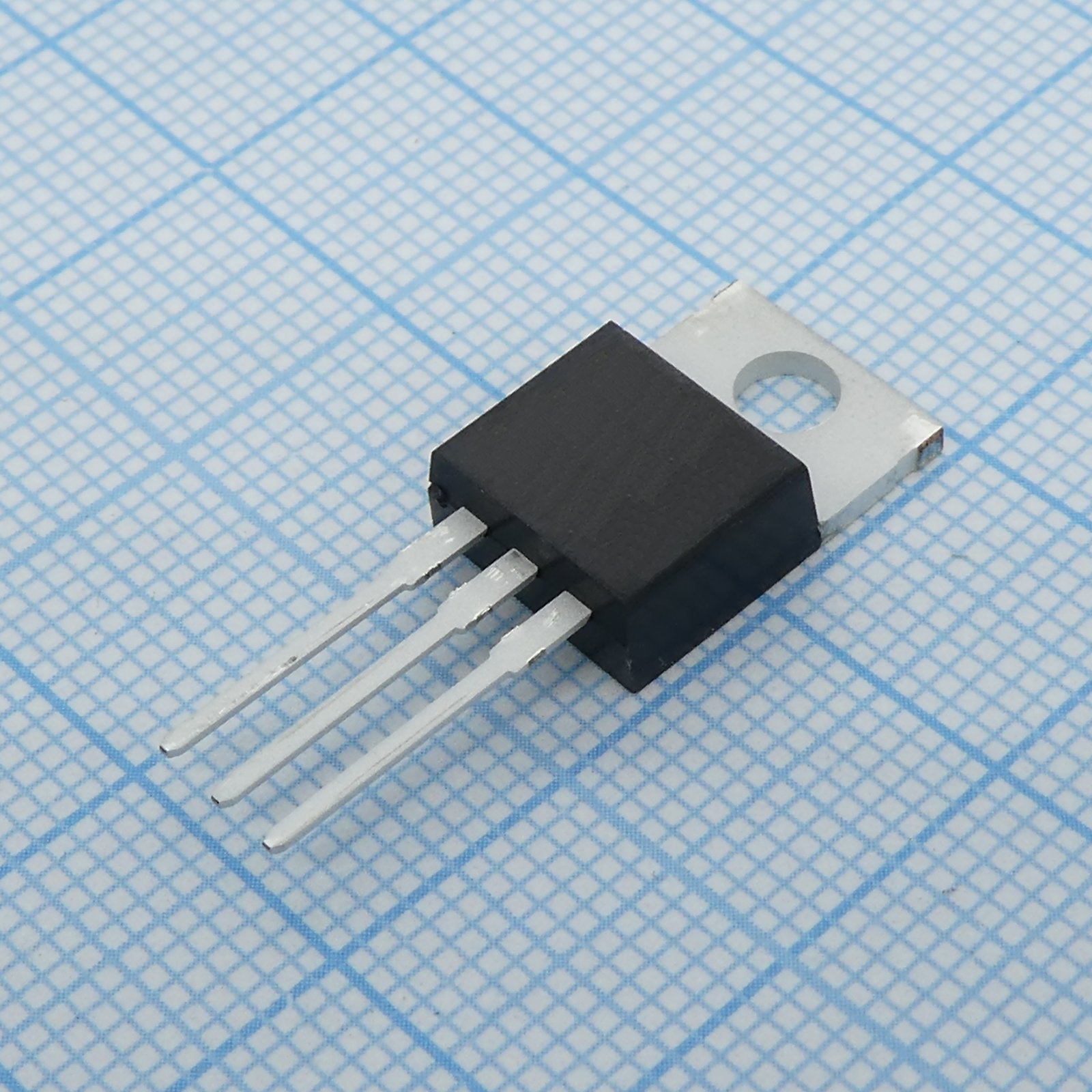

Симистор BTA12-800CWRG от STMicroelectronics — бесснабберный ключ для цепей переменного тока. Выдерживает напряжение до 800 В и ток до 12 А, управляется током 35 мА. Выполнен в изолированном корпусе TO-220AB. Подходит для управления мощными нагрузками в бытовой технике и промышленной автоматике.
Технические характеристики
| Тип | Triac |
| Корпус | TO-220AB Insulated Tab |
| Особенности | Snubberless (3 quadrants), High commutation, Insulated tab (2500V RMS), RoHS compliant |
| Тип монтажа | Выводной |
| I2t fusing | 78 A²s |
| Current rms | 12A |
| Артикул | BTA12-800CWRG |
| Макс. напряжение | 800V |
| Critical dv dt min | 500 V/µs |
| Размеры упаковки | Width max: 10.40 mm; Width min: 10.00 mm; Макс. высота: 4.60 mm; Height min: 4.40 mm; Макс. длина: 15.90 mm; Мин. длина: 15.20 mm |
| Holding current max | 35mA |
| Latching current max | 50mA (I/III), 60mA (II) |
| On state voltage max | 1.55V (at 17A, 25°C) |
| Gate peak current max | 4A |
| Threshold voltage max | 0.85V (125°C) |
| Average gate power max | 1W |
| Макс. динамическое сопротивление | 35 mΩ |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tube (туба) |
| Gate trigger current max | 35mA |
| Gate trigger voltage max | 1.3V |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -40°C |
| Off state leakage current | 5µA (25°C), 1mA (125°C) |
| Critical di dt commutation | 2.9 A/ms (at dV/dt=10V/µs) |
| Gate non trigger voltage min | 0.2V |
| Surge current non repetitive | 120A (50Hz), 126A (60Hz) |
| Описание (англ.) | TRIAC ALTERNISTOR 800V TO220AB |
| Тепловое сопр. переход-корпус | 2.3 °C/W |
| Тепловое сопротивление переход-среда | 60 °C/W |
| Critical rate of rise on state current | 50 A/µs |
